如何有效地保证金属管浮子流量计的测量精度

录入:edatop.com    点击:



金属管浮子流量计是工业自动化过程控制中非常常见的流量测量仪表类型,可用它来测量液体及气体的流量,特别适宜低流速小流量的介质流量测量。金属管浮子流量计在温度和压力方面有很大的优势,而且工作起来稳定,可靠性很高,因此在工业中广泛的被应用,在工业领域里越来越被关注。 因为金属管浮子流量计的性质稳定且坚固可靠,所以,这类产品在高压、高温以及具有腐蚀性的气体或液体中有广泛的应用。

由于各个企业对产品标准的要求不同,制造的浮子流量计的刻度显示也就不同,所以产品的精度就会不同。因为在测量原理上存在一些特殊性使这种产品并不容易被人们应用,如果想要更好的应用这种产品必须保证测量精度的准确。安装时要尽量避免阳光直射、高温环境以免降低锂电池或是液晶屏的容量和寿命。为了保证金属管浮子流量计正常工作并达到要求的测量精度,一般应注意以下几点:

1、流体自下而上流过流量计,金属管浮子流量计一般垂直安装,且垂直度小于2°,水平安装时水平夹角小于2°,以便处理故障或吹洗时不影响生产。安装在工艺管线上的金属管浮子流量计应加旁路

2、出口应有250mm直管段,金属管浮子流量计入口处应有5倍管径以上长度的直管段。以保证仪表测量精度。

3、如果介质中含有铁磁性物质,应考虑在阀门和直管段之间加装磁过滤器。

4、该产品在装置正常运行后,不需要维护。故障多发生在装置刚刚运行时,由于管道吹洗不干净,而发生浮子被固体颗粒卡住现象,此时指示器的指针停在某一位置不动。这时首先应关闭流量计两边的阀门,拆下流量计,取出浮子进行清洗,再重新装好。

5、由于在不均匀压力的作用下,安装PTFE衬里的仪表时,PTFE会变形,所以法兰螺母均匀对称拧紧。

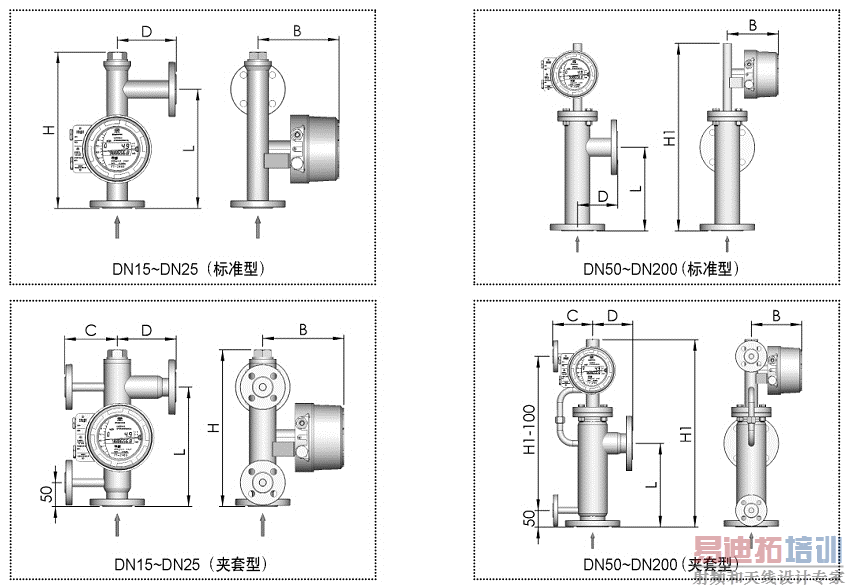

6、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作。如需采取隔热保护措施时,如果被测介质的温度高于220℃或流体温度过低易发生结晶时,应选用夹套型,以便进行冷却或保温。

7、测量气体的仪表,在特定压力下校准的,如出口直接排放到大气,将会在浮子处产生气压降,并引起数据失真;如果是这样的工况条件,则应在仪表的出口安装一个调节阀。

8、为了保证仪表的性能,仪表安装周围至少100mm处,不允许有铁磁性物质存在,由于仪表是通过磁耦合传递信号的。

9、工艺管线的法兰必须与流量计的法兰同轴并且相互平行,为了避免由于管道引起的流量计变形。适当增加管道支撑以避免管道振动和减小流量计的轴向负荷。

10、管道法兰、紧固件、密封垫与流量计法兰标准相同才能使仪表正常安装运行。

为了能够使浮子流量计的使用期限和功能保持稳定,定期对浮子流量计进行检查是不可或缺的。一般情况下,浮子流量计都是直接通过水和空气来进行检定,但是需要注意的是,要是流量计刻度上的介质和检定时的介质条件是一样的,那么直接用流量比对的方式计算精度就可以;但是,要是这两种介质条件不一样,那么,这就需要进一步的研究密度和粘度功能,运用相关的公式,将具体的变化刻度进行系数计算,依据准确的计算结果再对产品进行检定,这是非常重要的。

随着经济社会的日益发展,工业领域需要更加先进的科学技术,如果流量计量精度得到了提高,对于许多领域来说都会得到一个很大的突破,对保障社会安全、提高产品质量、提高劳动效率等诸多方面都有着非常重要的意义。尤其在提倡节能低碳、工业生产飞速发展的今天,增加对金属管浮子流量计测量精度的研究是仪表从业者的基本要求,也是企业未来能够以最好的技术和产品占领市场的必须具备的基础。
