串行信号眼 分析要点

眼图是各种数据码型累计在一起的综合结果，如图1所示。

图1.眼图的形成

眼图测试和分析最关键之处是时钟恢复。
现在的宽带示波器一般提供多种时钟恢复方式供选择：
1）常频方式：类似于平均处理，适用于测量时钟抖动，扩频信号等的测试；
2）黄金锁相环（Golden PLL)：一般支持一级或二级PLL，参数可以随意设置，适合于测试串行信号；
3）外时钟恢复方式：适合于源同步信号的测试（如HDMI)；
4）特殊方式：如PCI-Express,Fibre-Channel时钟恢复方式。

测试串行信号最常用的是Golden PLL方法，要根据具体规范的CDR响应曲线选择一级或二级锁相环，仔细设置时钟恢复参数。下面以SATA3为例介绍时钟恢复参数设置。

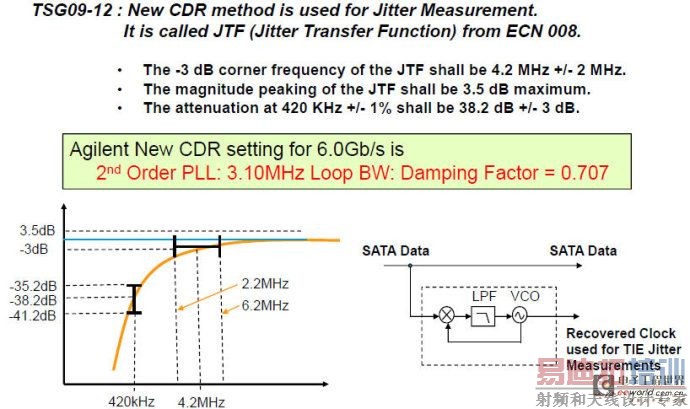

图2.SATA3抖动传递函数要求

图2是SATA3抖动传递函数要求：
1）JTF-3dB频点是：4.2MHz+/-2MHz；
2）JTF峰值最大3.5dB；
3）420KHz+/-1%处的衰减是：38.2dB+/-3dB。
用安捷伦DSA91204A的时钟恢复参数设置及校验结果如图3所示。

图3.DSA91204A测试SATA的时钟恢复参数设置和校验结果
