使用FFT频谱分析仪测试音频放大器 （二）
录入：edatop.com 点击：
再调整输入，直到功放只给
8
欧负载输

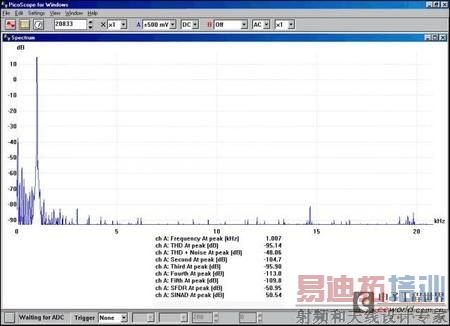

出1.5W，这样，更容易观察到交越失真的效果。Quad的结果如下图：

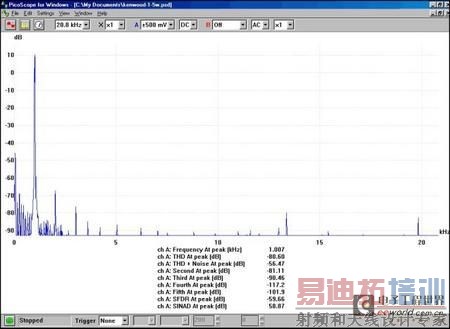

我们再把Kenwood连上，同样调整到给8欧负载输出1.5W，结果如下图：
当测试音频设备时，频率响应是另一项重要指标。一般来说，希望在20到20KHz的音频频谱间有一个“平坦”的响应，最低-3dB。我们用示波器频谱峰值检测模式，并且从DC开始增加信号发生频率直到40KHz.我们选择40KHz，是因为许多发烧友对超过人听力范围的频响感兴趣。

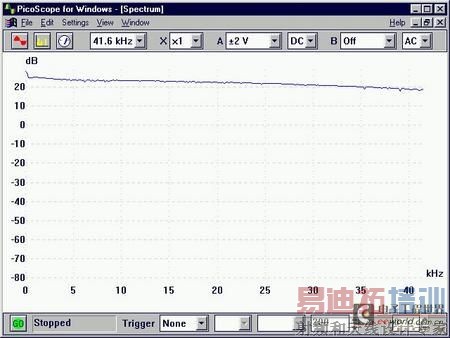

两个功放的频响很相似，我们只选择Kenwood的频响显示如下：
