PXA外混频操作指南

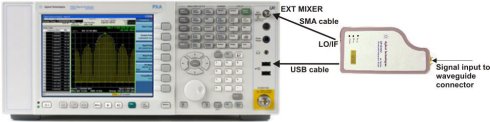

1.将混频器Mixer LO/IF端口连接到频谱仪的Ext mixer端口。如下图。

2.将混频器的USB接口和频谱仪的USB接口相连。

注意： 一旦连接好， 混频器上的绿灯会亮，表示混频器供电正常以及内部的处理器开始工作。

3.混频器自动设置

频谱仪会自动切换到外混频模式，并按所购置的型号自动设置到对应的起始频率和终止频率；同时仪表会做自动调整。

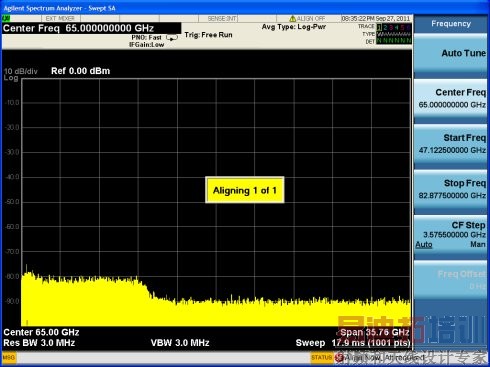

下图是仪表做自动调整出现的界面，这时候混频器上的黄色LED灯会亮，整个自动调整过程大概会持续2分钟。这个调整过程是自动的，万一不小心关掉了这个功能，可以按仪表的system，Alignments, align now, external mixer即可。

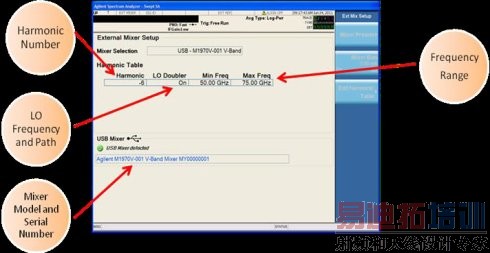

4.更多的混频器设置的信息可以在Input/Output, External Mixer, Ext Mix Setup按钮下看到。类似下图,当然具体界面会根据所买频段有所不同。

5.简单操作

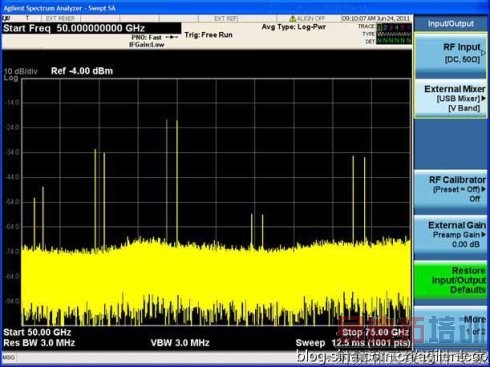

将信号连接到混频器的波导口（注意不是连接到频谱仪的输入口），同时务必将整个波导支撑好。 如果信号已经打开，会看到类似如下的谱线:

也许你会注意到，谱线比较多。原因是这个混频器是不带镜像抑制的。

6.识别真正的谱线

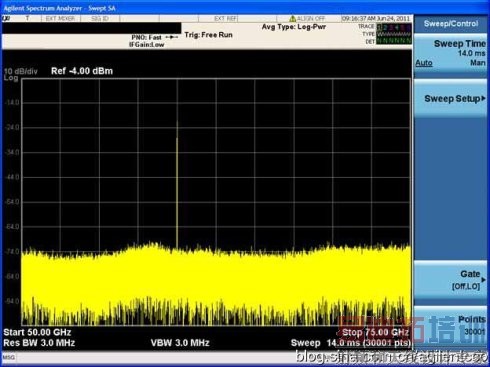

按Input/Output, External Mixer, Signal ID打到ON。显示的谱线类似下图：

你就可以像平时频谱仪操作一样，通过marker移到不同的位置去读数了。

为了更好的在宽频扫描的情况下测试更精确，建议增加测试的点数。 具体按键：Sweep/Control,Points,输入需要的点数，按Enter即可。
