激光二极管模组测试（一）
录入：edatop.com 点击：
激光阈值电流测试

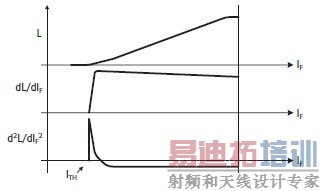

阈值电流是激光二极管开始发射激光时的点电流。标定阈值的一种方法是二阶导数法。这种方法中，阈值电流定义为输出光强度曲线对电流二阶导数的第一个最大值，基于光强度测量结果计算得出，如图1所示。
背光探测器（BFMD）测试
这项测试对背光探测二极管（反向偏置）的响应进行校验测试，让激光二极管的光输出随驱动电流增加而增加。典型的电流量程为0~100mA，精度为0.1mA。这项测试通过皮安计或静电计实现，可以通过能提供合适的电流量程的源表进行测量。一般地，100nA的量程对于低功率光学器件而言绰绰有余。
在这项测试中，可以使用2602型双通道源表的第二个SMU通道。SMUB通道对光电二极管加偏压（如果需要的话）并同时测量光电流。或者，也可以增添一个单通道源测量单元（如2601型）或简单的皮安计（如6485型）来测量背光探测器光电流。
阈值电流是激光二极管开始发射激光时的点电流。标定阈值的一种方法是二阶导数法。这种方法中，阈值电流定义为输出光强度曲线对电流二阶导数的第一个最大值，基于光强度测量结果计算得出，如图1所示。
背光探测器（BFMD）测试
这项测试对背光探测二极管（反向偏置）的响应进行校验测试，让激光二极管的光输出随驱动电流增加而增加。典型的电流量程为0~100mA，精度为0.1mA。这项测试通过皮安计或静电计实现，可以通过能提供合适的电流量程的源表进行测量。一般地，100nA的量程对于低功率光学器件而言绰绰有余。
在这项测试中，可以使用2602型双通道源表的第二个SMU通道。SMUB通道对光电二极管加偏压（如果需要的话）并同时测量光电流。或者，也可以增添一个单通道源测量单元（如2601型）或简单的皮安计（如6485型）来测量背光探测器光电流。
