天线分析仪的应用和意义

录入:edatop.com    点击:
天线分析仪是用来测量天线各顼特性参数的仪器,有“天线万用表”的美称。随着电子制造业的发展,芯片集成化程度越来越高,,功能电路的设计制造要求也越来越高,业余无线电爱好者自己JY完整的高性能收发信机已变得困难重重,而制作天线则相对简单。无线电发展至今,收发信机的电子线路巳经更新换代多次,而基本的开线形式则一直继承、保留,至今依然广泛应用在业余电台和专业电台上。

  传统基础无源天线的制作不需要半导体电子线路,最简单的天线甚至只是一些特定长度的导线(普通电线)的组合,技术要求不高,门槛很低,即便是专业知识不多的新手也很容易上手制作,并可以曲浅入深地逐渐试制一些比蛟复杂的天线。在天线的制作过程中,爱好者会体验到动手的快乐和享受最终成功的的成就感,所以,自制天线成为很多业余电畚爱好者继远距离通联绑的又一个发展方向。在业余电台界也流传着“玩电台最后就是玩天线”的说法,天线分析仪则是制作调整天线的理想测量仪器,是业余电台爱好者中天线发烧友必备的设备。

  天线分析仪的应用和意义

  天线分析仪广泛应用在天线的试验开发、DIY制作、安装调试、检测维护等领域。天线分析仪之所以被誉丁 天线万用表”,是因为普通的万用表只适合直流电和工频交流电的测量不适合频率高得多的无线电波段侦办的测量。

  有很多HAM用普通万用表电阻挡测量市场上买回的成品车载天线,惊奇地发现,有的天线芯线与振子电阻值无穷大,呈开路状态,有的天线芯线与外壳电阻非常小,置短路状态,还以为天线损坏了。其实不然,如果天线采用电容匹配耦合,就会出现天线孩与振子直流开路的现象(电容是通交流、阻直流的),如果天线底部采用某些线圈匹配形式,就会出现天线芯线与外壳直流短路的现象(线圈是通苴流、阻交流的)。万用表电阻测试靠的是直流电流,与天线实际工作中的高频电流完全不同,所以不能用于天线特性测量。

  天线分析仪则可以模拟天线工作的高频电流,通过电桥来测量天线驻波以及阻抗情况,通过驻波比,用户可以了解天馈系统的传输匹配情况以及—些谐振型天线的谐振情况。虽然驻波比低并不代表天线效率高、增益高,但至少说明在当前频率下,测试平面的高频传输是匹配的,驻波很高则说明天馈系统一定不匹配。

  天线分析仪是天线制作调试的利器。在天线试制中,理论和仿真计算数据往往由于材料等原困存在一定误差,所以天线的调试必不可少。经过调试,修正尺寸的天线才能真正达到预期目的。而天线的调试最基本的参数就是天线的驻波比,尤其是谐振型天线,在谐振状态下驻波比会很小。天线分析仪提供最基本的参数就是驻波比数据,而且绝大部分天线分析仪都可以连续地动态测量驻波比,所以调试天线时,通过天线分析仪动态监视驻波比变化,可以使工作效率倍增。通过天线分析仪监视连续频点的驻波状况,用户能方便地了解天线的工作带宽。有的高档天线分析仪还提供驻波测试曲线,其实就是通过扫描淑J量连续频点的对应驻波比数值而绘成的曲线图。

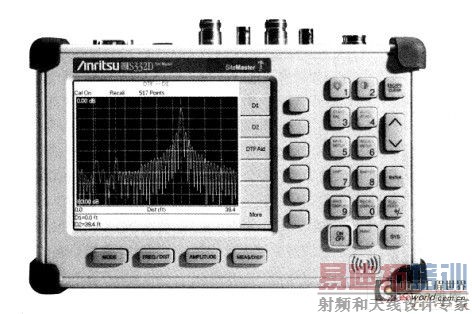

  天线分析仪是检测、维护天线的有力工具。室外天线由于受到外界风吹雨淋的影晌,容易出现结合部件的故障,所以需要定期检测天线的状况,以确保通信效果和发射机的安全。有时,发射机通信效果突然劣化,或者工作电流异常,也需要快速检测天线状况,以排除故障。大部分电台都没有内置驻波表,所以检测驻波比还需要连接专用鲍驻波表。天线分析仪无需电台主机配合,就能独立测量天馈系统各频点的驻波情况,并且能提供更多的参考数据,大大提高了检测效率。手持便携式的天线分析仪内置电池,更适合现场工作,在楼顶就能对天线进行检测。

  天线分析仪是天线安装的好帮手。大部分商晶级的大型天线在安装时都需要简单的拼装,有的天线在安装后还需要进行简单的调整才能达flj最佳状态,这也是HAM安装短波天线时经常遇到的事。通过天线分析仪可以快速了解天线的状况,谐振点是偏高还是偏低,以便确定下—步调整的方向。手持天线分析仪不但体积小巧,而且—般都是内置电池,所以HAM在架设天线时不必把电台搬到楼顶来,测试天线也不再有电源的问题。一台天线分析仪就可以完全搞定,而且操作起来比“电台+驻波表”方便得多。

  对于HAM而言,天线分析仪还有很多扩展用途。除了天线的测量,天线分析仪还可以用于电缆的检测和巴伦性能的测试,甚至还能当信号发生器使用.
