用门电路组成的发光型逻辑笔(CD4069)
录入：edatop.com 点击：

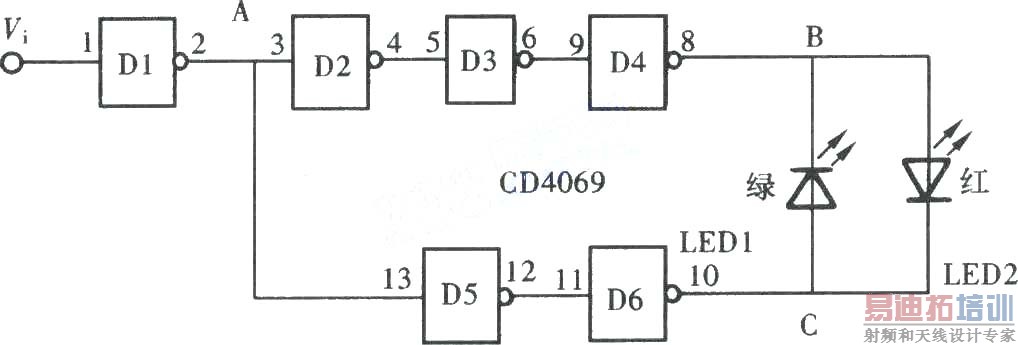

逻辑笔也称逻辑检测探头，它是数字电路中检测各点逻辑状态的常用工具。数字电路中的逻辑状态一般分三种：即高电平“l”、低电平“0”和“高阻态”(悬空)。逻辑状态的测试结果可由发光二极管来显示，也可用发声器来提示，还可用数码发光二极管来显示。如图所示为利用六反相器CD4069与发光二极管组成的逻辑检测笔。
