在PADS中添加表面型测试点

在PCB设计中，我们经常需要对某些信号线增加一些测试点，以便在产品调试中对其信号进行测试。在PADSLayout（PowerPCB）中添加测试点时，默认的是以标准过孔STANDARDVIA作为测试点，但这是通孔方式的测试点，为了节省测试点所占用的PCB空间，高密度布线中我们更需要表面形式的测试点。这时我们可以按以下方法来添加表面型测试点：

一．在PADSLayout（PowerPCB）中添加表面型测试点

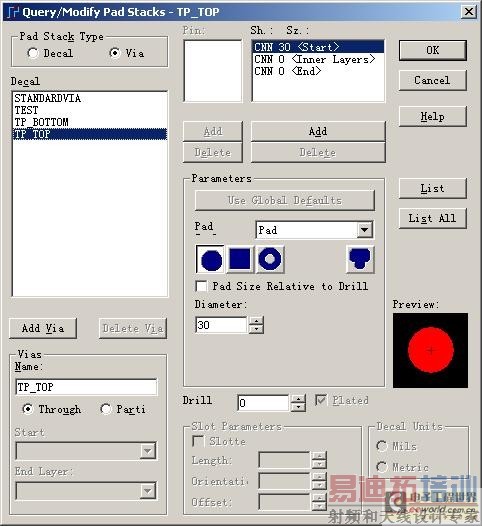

1．首先在菜单Setup>PADStacks中添加新的过孔（通孔）类型，把钻孔Drill设为0，欲加的测试点所在层（例如TOP层）半径设为合适的大小，其它层半径设为0，这样就得到一个表贴的过孔类型，取个名字（例如为TP_TOP和TP_BOTTOM分别为顶层和底层的类型）保存，如下图所示。

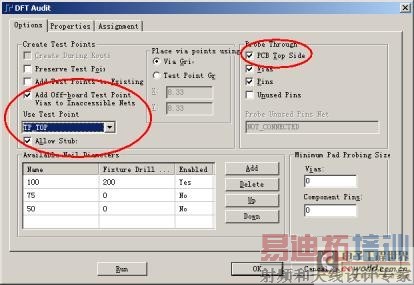

2．在菜单栏选择Tools>DFTAudit…，打开对话框，在左边的UseTestPoint下拉框中选择需要的测试点类型，如TP_TOP，在右上角勾选PCBTopSide选项。

3．点击工具栏中的DESIGN图标，然后选择添加测试点图标，然后在PCB板上需要添加测试点的走线或者焊盘上，点击添加测试点即可，如下图所示。 [p]
