测量高阻测量原理与误差分析
录入：edatop.com 点击：

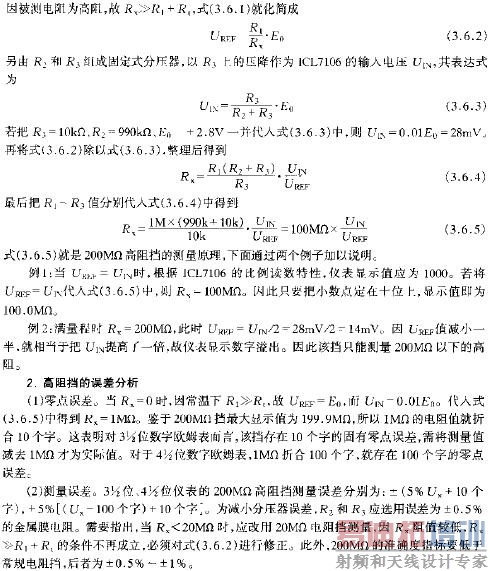

早期生产的数字仪表大多采用恒流法测量电阻，不仅电路复杂，而且成本高。比例法是测量电阻的一种新方法，它具有电路简单，准确度高等优点，能充分发挥单片A/D转换器本身的优良特性，实现R/U转换。即使基准电压存在偏差或发生波动，也不会增加测量误差。但是，采用比例法只能测量20M以下的电阻。这是因为当被测电阻R2>20M时，随着仪表输入电阻的提高，从模拟输入端很容易引入外界干扰，使仪表严重跳数而无法测量。此外，用比例法测高阻时要等待较长时间读数才能趋于稳定，使测量时间大为延长。因此欲设计200M高阻挡，必须突破用比例法测量电阻时的电路设计方案。
