ZH-3照相机集成电路的应用电路

录入：edatop.com 点击：

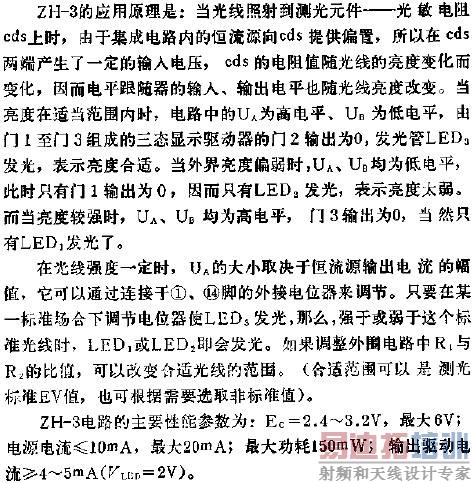

ZH-3是一块主要用于照相机,曝光表及光度计等作电测光用的集成电路.它包含了输入偏置恒流源,电平跟随器及三状态LED显示驱动电路等功能.具有工作电压低,功耗小,输出电流大,能与CMOS,TTL电路直接接口,灵敏度可调及外围电路简单等特点.应用如图所示.

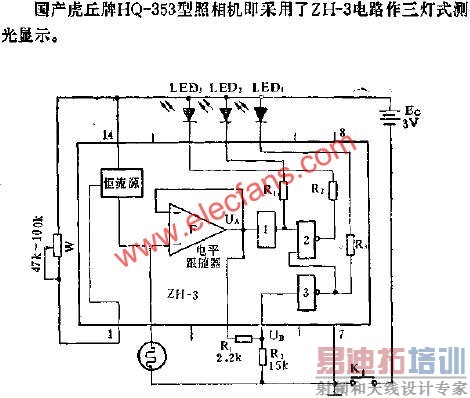

ZH-3照相机集成电路的应用电路图 www.elecfans.com
