仿真电路 解

一、RC电路充、放电过程仿真及时间常数的测定

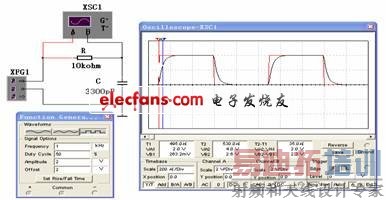

1 、按 图 5-1 给定参数绘制仿真电路图 ，并用信号发生器输出 方波（ 幅值 Amplitude=2V 、偏移 Offset=2V 、频率 Frequency=1KHz 、占空比 Duty Cycle=50% ） 作为激励电压。调整信号发生器和示波器，使之处于工作状态。在示波器上读出的时间常数τ值。

图 5-1  R=10K Ω、 C=3300pF 时的仿真波形

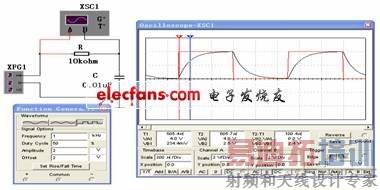

2 、改变 R 、 C 的参数，使 R=10K Ω、 C=0.01 μ F ，如图 5-2 所示。

图 5-2   R=10K Ω、 C=0.01 μ F 时的仿真波形

3 、使用参数扫描分析 （ Parameter Sweep Analysis ） 同时观察上述两种情况

按图 5-3 在【 Simulate 】仿真菜单中的选择分析方法 （ Analysis ），单击参数扫描分析项（ Parameter Sweep... ），打开如图 5-4 的对话框，在各选项中进行设置后，按仿真按钮，出现图 5-5 所示的结果。

图 5-3   仿真菜单

图 5-4  参数扫描分析对话框

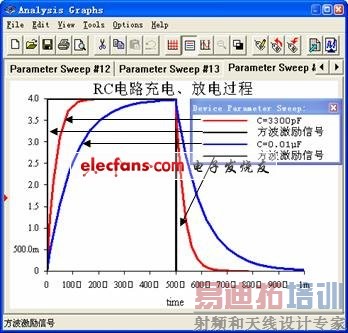

图 5-5  RC 电路充、放电过程的仿真

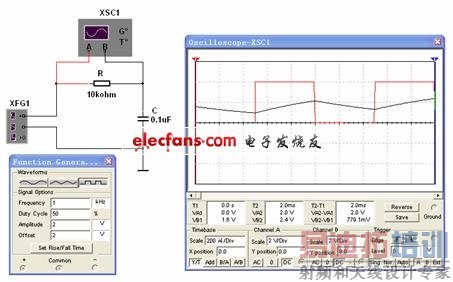

二、积分电路的仿真

按 图 5-6 绘制仿真电路图 ， 设定参数，激励信号 为 方波（ Amplitude=2V 、 Offset=2V 、 Frequency=1KHz 、 Duty Cycle=50% ），用示波器观察电容电压 波形变化的情况 。 继续增大 R 或 C 值，或减小 信号发生器的频率， 定性地观察对响应 的影响。

图 5-6

积分电路的仿真

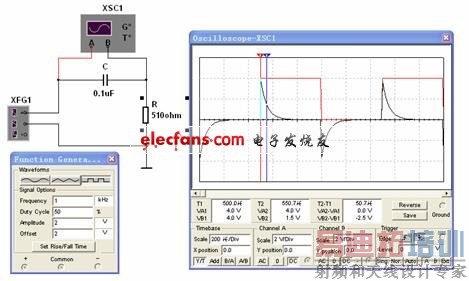

三、微分电路的仿真

　　按图 5-7 绘制仿真电路图 ，设定合适的参数进行仿真，激励信号为方波　　（ Amplitude=2V 、 Offset=2V 、 Frequency=1KHz 、 Duty Cycle=50% ），用示波器观察电阻电压 波形变化的情况。继续减小 R 或 C 值，定性地观察对响应 的影响。

图 5-7   微分电路的仿真

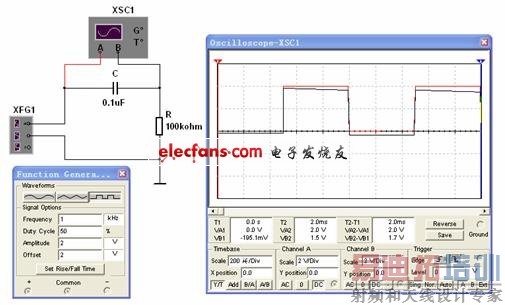

四、耦合电路的仿真

　　按图 5-8 绘制仿真电路图 ，设定合适的参数并进行仿真，激励信号为方波（ Amplitude=2V 、 Offset=2V 、 Frequency=1KHz 、 Duty Cycle=50% ），用示波器观察电阻电压 波形变化的情况。继续增大 R 或 C 值，定性地观察对响应 的影响。

图 5-8   耦合电路的仿真
