电子元件电阻值的测量技巧

录入:edatop.com    点击:

  我们很多电子爱好者在装配和检修电子器件时,常需测量电路中某些元件或支路的电阻值。初学者通常认为只有将元件取下来才测得准确,其实在很多情况下是可在路直接测量的,而且测量电子元件电阻值有很多技巧可使。

一、粗略判断元件开路或短路时的阻值

检测电路时,如怀疑某元件损坏(开路或击穿短路),可粗略测其在路电阻值加以判断。例如:有些二极管和三极管工作在大电流、高电压的场合,较易损坏。检修时,为迅速作出判断,可将电路断电后用万用表直接测量二极管的正反向电阻,如阻值均很大,则说明已开路;如阻值均很小,则有可能被击穿短路。此时还要查看是否有阻值很小的元件与之并联,如有,则需焊开二极管一端后再检测。三极管也可同理检测。

电路中的一些保险、限流电阻,其阻值一般很小,且易烧坏开路。在电路断电情况下,这些电阻可在路直接检测,因它们一般串接在负载和电源间,如测得的阻值小于或等.

二、在路精确

测量元件阻值

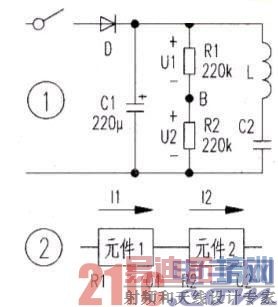

有些元件是可在路直接测得其精确阻值的。如图1中的R1、R2,因有电容、开关等直流电阻为无穷大的元件将它们与电路的其他部分隔开,断电后在路测量和取下来测量一样。厂有些元件虽不能直接测量,但可间接测到其准确阻值。如图2,元件1和元件2串联,如已知元件1的电阻值R1,只需通电测元件1和元件2的端电压U1、U2。根据串联电路的特性11=12以及欧姆定律可知:元件的端电压与其电阻值成正比例,故只需精确测得Ul、U2的值,即可求得元件2的电阻值(注:元件1和元件2均应为线性元件)。

三、电容器对测量值的影响

1.未充电电容器对测量的影响

如图1所示电路,在路测量R1、R2的电阻值时,万用表的内电池会给C1充电而使得通过表头的电流增大.万用表指针的偏偏大,此时所读得的电阻值偏大。由于C1的电容量较大,充电时间常数z较大,充电比较缓慢,在C1充电的过程中,万用表指针的偏转角度会逐渐减小,要让万用表的指针停下来后才能读得较准确的电阻值。

2.已充电电容器对测量的影,像有些电路,因其工作电压较高,电路中又含有较大的电容器,其放电速度很慢,会使在路粗略测量元件电阻值产生较大误差,引起误判。有时,甚至在检测时损坏电路中的其他元件和测量仪表,扩大故障范围,造成不必要的损失。故在路检测元件电阻值时应先将这些电容器作放电处理。

图1为某开关电源等效电路的一部分,检测电路时应先将C1进行放电处理,因C1工作时充了电,其端电压可高达300V,而且放电时间常数很大,:“(R1+R2)C1”175s,电容放电完毕需经过(3-5)丁,约10分钟左右,放电十分缓慢,放电时在R1、R2上分别产生电压降U1、U2,此时在路测量R1、R2的电阻值就会产生很大误差,甚至会烧坏万用表和其他元件。

四、实例分析

1.测得的电阻值小于实际电阻值

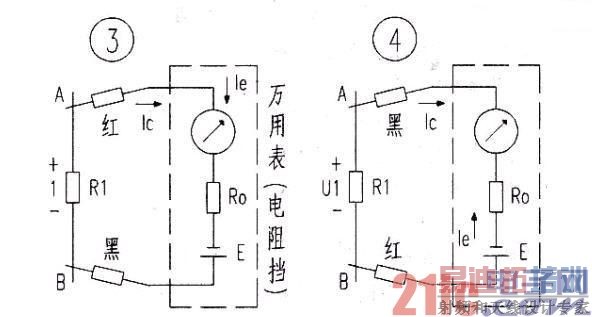

如测量R1的阻值(见图3),将电路断电后,用万用表的红表笔接A点,黑表笔接B点,Ul可看作一电源,它与表内电池顺串,使通过表头的电流增大(即提供给表头的电流Ic的方向和表内电池E提供的电流Ie的方向一致)。万用表指针的偏转角度增大,则测得的R1的电阻值偏小,当I。较大,且Ic;Ie时,万用表指针的偏转角度会很大,有时甚至会怀疑A、B两点间短路,当Ic过大(U1过高),而使表头中通过的电流远大于其满偏电流时,会使表针急速摆动且超过满刻度而将表针打坏,严重时,如表头没装保护电路,则会烧坏表头。

2.测得的电阻值大午实际电阻值

将上述测量中的红、黑表笔对掉,即用万用表黑表笔接A点,红表笔接B点时(见图4),U1与E反串,U1提供给表头的电流Ic的方向和表内电池E提供的电流Ie的方向相反,使得通过表头的电流减小,测得R1的阻值偏大,当U1的大小接近E时,指针几乎不偏转,R1会被怀疑断路。如U 1.>E,将会使表头中通过的电流远大于其满偏电流,轻则将万用表的指针打坏,重则烧坏表头,有时还会通过万用表将高电压加到某元件上而将之损坏。由此可见,检测时对高压电容放电的重要性。
