基于SIGLENT 可编程线性直流电源SPD3000系列 SCPI命名与Timer的运用
录入：edatop.com 点击：

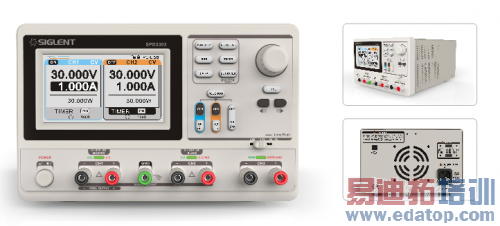

作为中国销量领先的数字示波器制造商—深圳市鼎阳科技有限公司近日推出了SPD3000系列可编程线性直流电源。这款电源顾名思义,属于可编程电源的范畴,支持SCPI命名集和定时器(Timer)功能,并且配备了4.3英寸真彩TFT-LCD显示屏,支持波形实时显示,其新颖的外观,可靠的性能,带给用户全新的体现。
笔者就从SCPI命名集和定时器功能入手，为大家介绍下SIGLENT SPD3000系列电源强大的编程功能。
一、SCPI背景介绍
SCPI的英文全称为：Standard Commands For Programmable Instrumentation，是基于NI-VISA(Virtual Instrument Software Architecture)通讯控制函数的命名集，进行远程控制首先需在PC 机上安装NI的驱动，然后将电源设备与PC相连接，利用上位机软件EasyPower 或NI 软件（Measurement & Automation）便可进行读、写命名等控制操作。
二、SCPI命名集介绍
SCPI 命令是通过USBTMC 对电源进行远程控制的指令，笔者仅列举部分命名集：
| 命令格式 | 简单描述 |
| MEASure:VOLTage?CH1 | 查询指定通道输出端子上测量的电压值，若没有指定通道，则查询当前操作的通道 |
| CH1:VOLTage 25 | 该命令直接设定当前操作通道的电压值 |
| OUTPut CH1,on/off | 打开或者关闭选择通道 |
| OUTPut:TRACK NR1 | 该命令选择操作模式：独立，串联，并联， NR1值（0,1,2）分别表示（独立，串联，并联） |
| OUTPut:WAVE {CH1|CH2},{OFF|ON} | 该命令关闭/打开指定通道的波形显示功能 |
| SYSTem:VERSion? | 用于查询软件版本信息 |
| *IDN? | 查询机器相关信息 |
三：SCPI命名远程控制演示
1、用NI 软件（Measurement & Automation）进行测试：
获取CH1的电压值 显示CH1的电压值

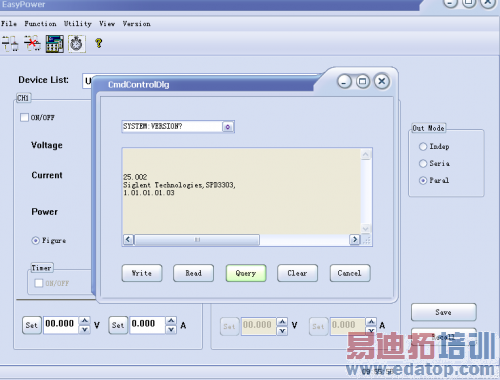

2、用上位机软件EasyPower进行测试：
获取当前的电压值、机器型号和软件版本号
四：定时器（Timer）功能介绍
Timer支持面板实时编程，可实现5组定时设置和输出控制，也可通过PC进行控制，在PC上最大可支持20组定时设置和输出控制，并且可以设置循环次数。
每组设置之间相互独立，可以根据需要，设定参数范围内的任意电压和电流值定时器支持连续输出，且每组最长定时时间为10000 S，可提供用户简易的电源面板编程功能，同时，与完善的上位机软件相配合，实现全面的通信和控制要求。

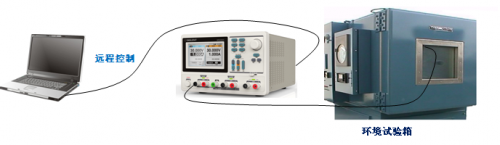

通过定时器、上位机软件和远程控制命名之间的配合使用，可以很好的控制仪器 ，特别是在大型的工业控制中，具有非常广泛的运用空间。
笔者认为，SIGLENT的该款电源融合了时尚的设计元素，配备了4.3英寸TFT-LCD显示屏，具有强大的竞争优势，在加上其强大的面板编程和远程控制命令集，对电子线路调试、工业控制等领域具有非常大的实用意义，相信随着SIGLENT SPD3000系列电源大量的流入市场，将会受到更多用户的青睐，让我们拭目以待吧！
关于鼎阳
深圳市鼎阳科技有限公司（SIGLENT）是一家集研发、生产、销售、服务于一体的专业数字示波器等测试测量仪器生产厂家，公司为国家级高新技术企业，通过了ISO9001:2008国际质量管理体系认证、ISO14001:2004环境管理体系认证，是中国电子仪器行业协会会员，广东省仪器仪表协会会员。
历经多年发展，SIGLENT产品已扩展到数字示波器、手持示波表、函数/任意波形发生器、可编程线性直流电源、频谱分析仪等通用测试仪器。2007年，SIGLENT与示波器行业三巨头之一的力科建立了全球战略合作伙伴关系。目前，SIGLENT已发展为中国销量领先的数字示波器制造商。
...........................................................
