一文看懂：随着移动通信技术的发展，基站天线都做了哪些升级换代

在蜂窝移动通信系统中，天线是电路信号与空间辐射电磁波的转换器，是移动通信系统的末梢关键组成部分。

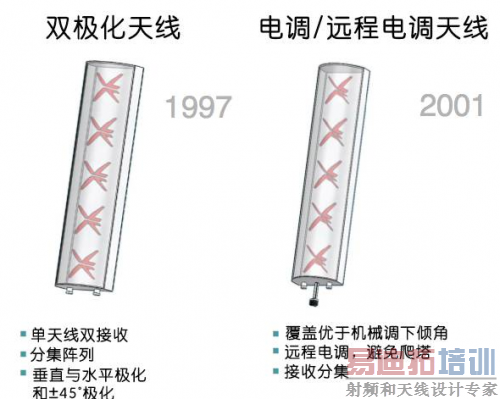

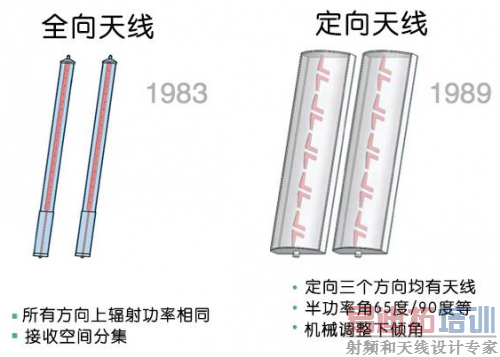

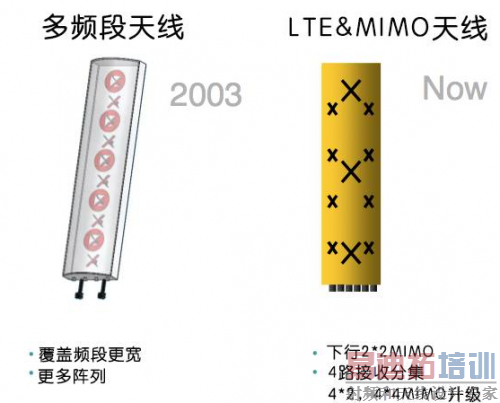

从2G到4G，移动基站天线经历了全向天线、定向单极化天线、定向双极化天线、电调单极化天线、电调双极化天线、双频电调双极化到多频双极化天线，以及MIMO天线、有源天线等过程。

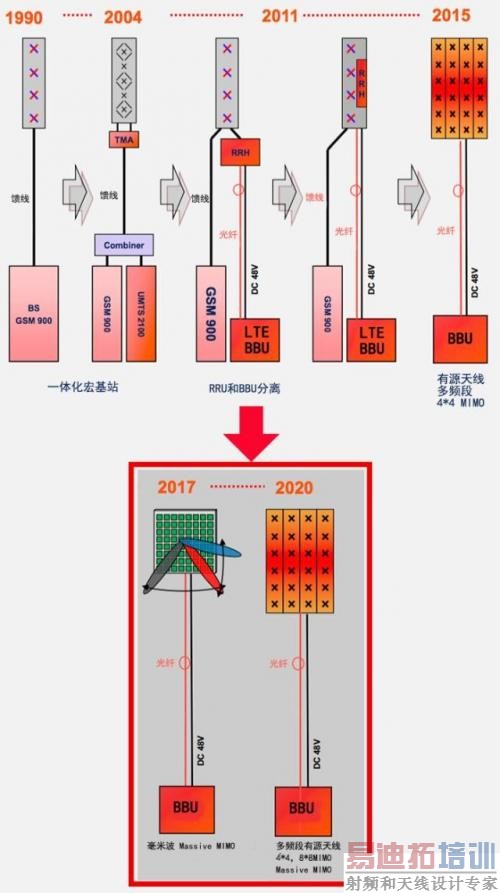

而随着4G和5G时代的到来，BBU和RRH分离，massive mimo 技术的引入，总的来说，基站天线的发展出现了三个趋势：

1）无源天线向有源天线发展

2）光纤替代馈线

3）RRH和天线部分集成

[p]

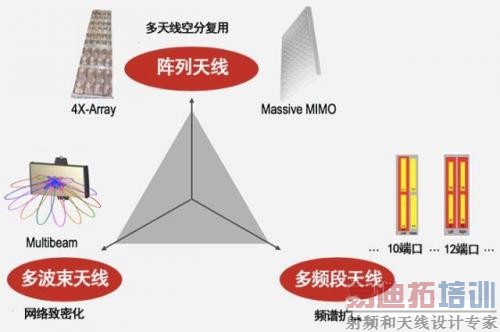

从另一个视角看，阵列天线、多频段天线、多波束天线构成了基站天线发展的"魔术三角"。

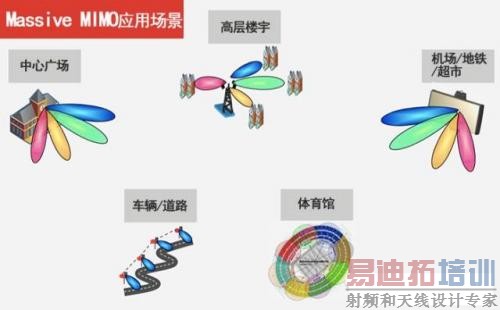

Massive MIMO

基站端装备大规模天线阵列，利用多根天线形成的空间自由度及有效的多径分量，提高系统的频谱利用效率。



[p]

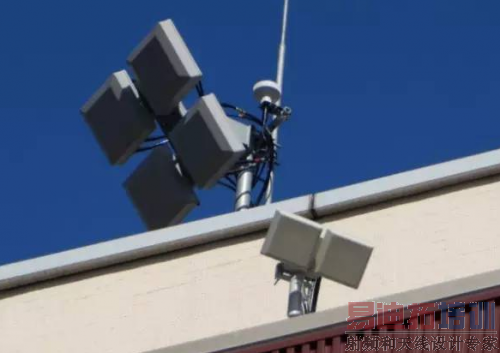

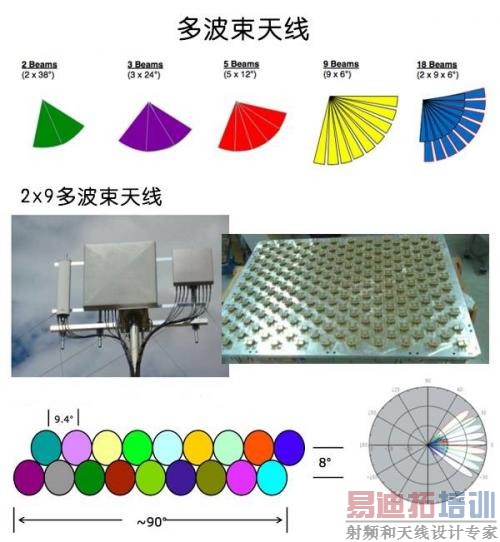

多波束天线

多波束天线采用多波束使扇区分裂，从而增大容量。



2G到4G基站天线发展

2G/3G时代，天线多为2端口。

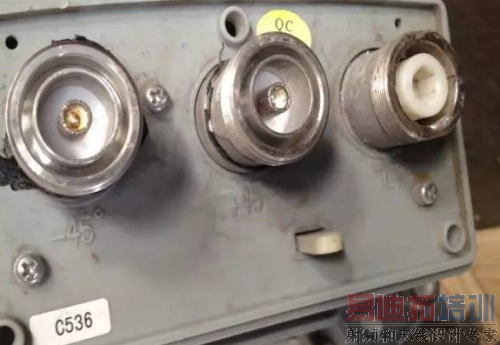

▲GSM天线

▲CDMA天线

▲LTE-FDD 独立2端口天线（2T2R）

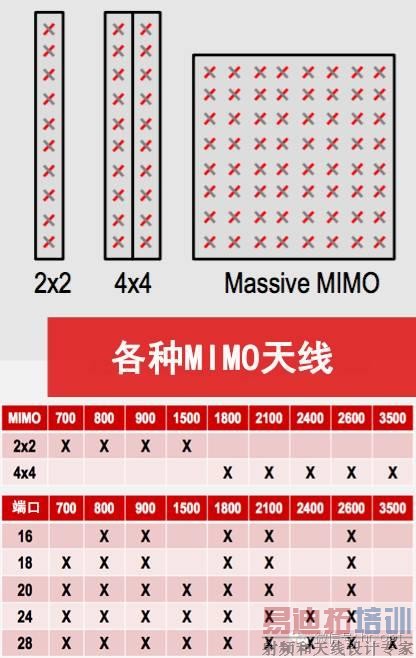

到了4G时代，随着MIMO技术、多频段天线的大量使用，我们看到，铁塔上天线就像是长出了大胡子。

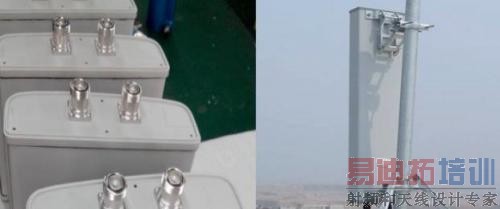

▲LTE-FDD 独立4端口天线（2T4R）

[p]

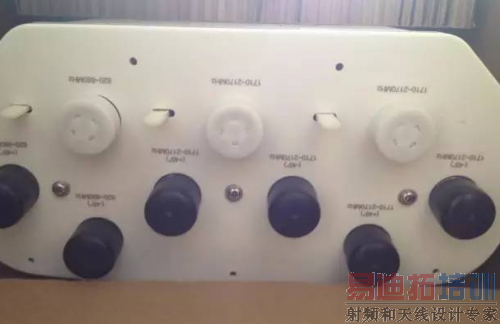

▲CDMA（1T2R）/LTE-FDD（2T4R） 6端口双频天线

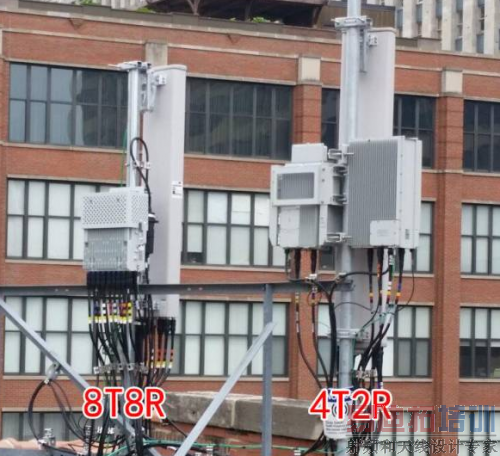

▲LTE-TDD 8T8R 8端口天线

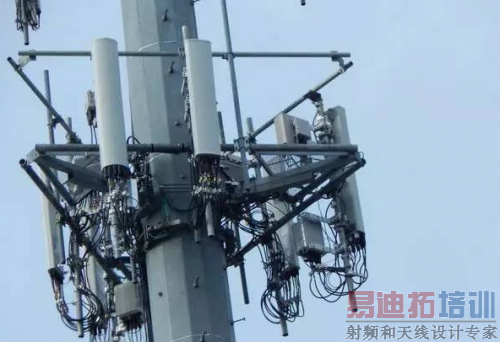

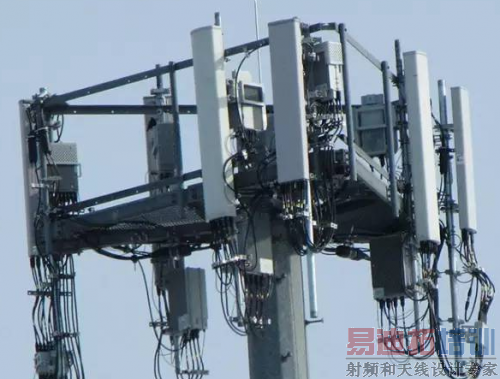

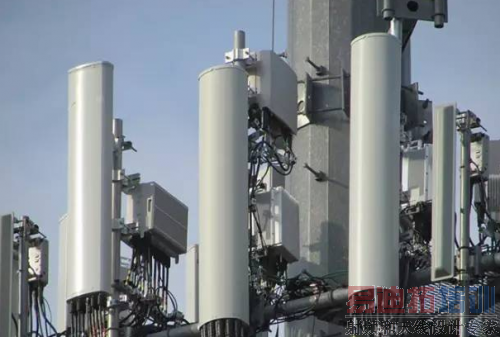

再加上铁塔上的RRU，铁塔上的场面就相当壮观…









[p]

未来的基站天线可能是什么样子？

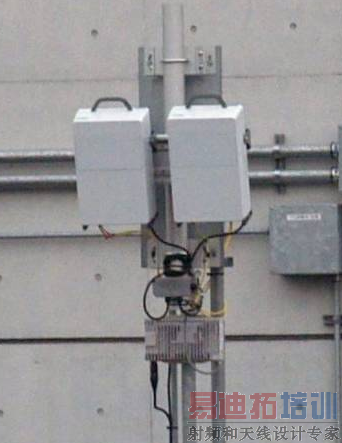

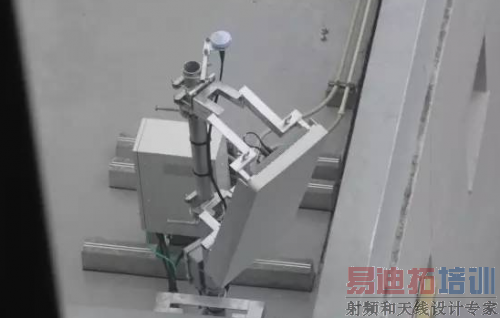

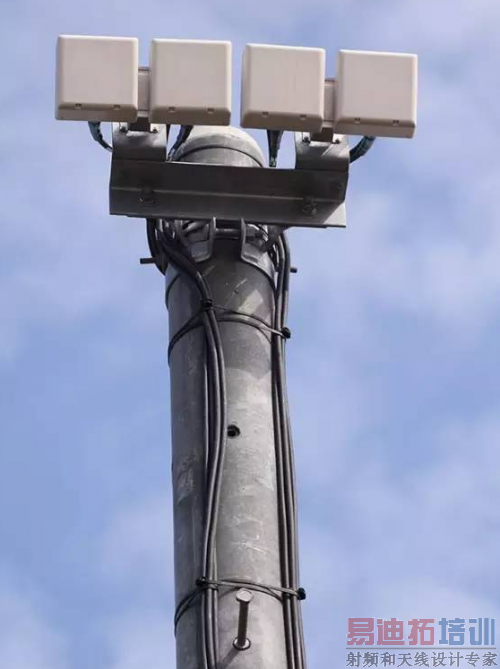

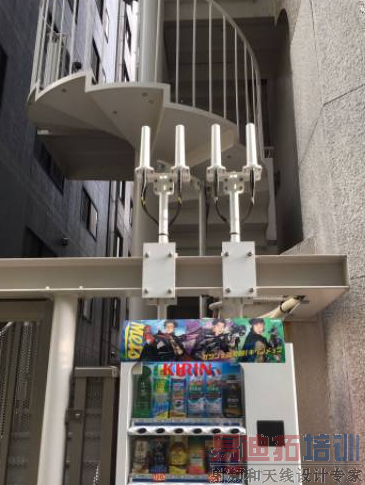

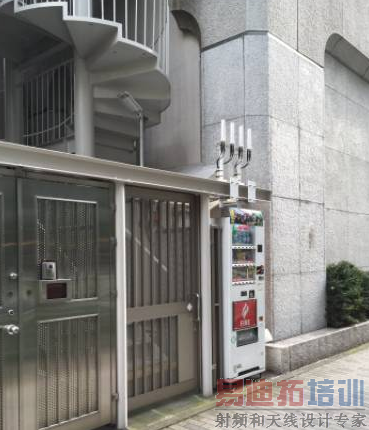

这是日本街头的TD-LTE 3.5G基站天线...

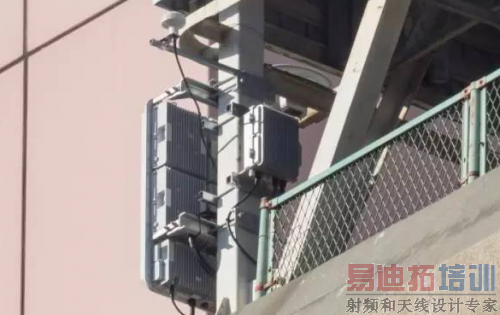

华为Massive MIMO天线

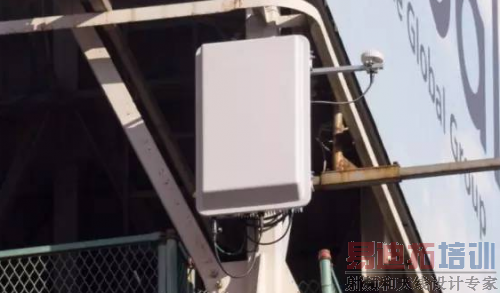

中兴Massive MIMO天线



[p]

爱立信15GHz天线装备



[p]

NEC 支持28GHz有源天线系统

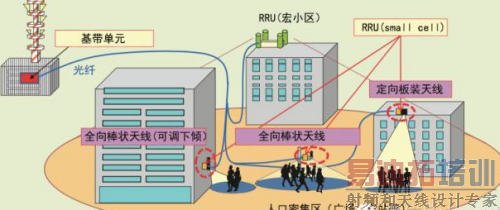

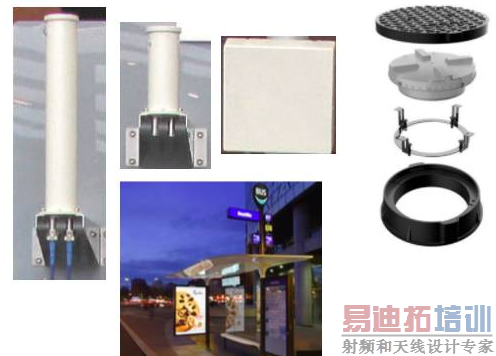

随着C-RAN网络结构的演进，RRU拉远，将会出现各种隐性天线...







[p]

另外，随着车联网和工业4.0的到来，各种车载天线和近场天线兴起...
