ADS信号完整性分析之：ADS数据显示的妙用

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

ADS数据显示功能强大，可以帮助用户处理和显示复杂的仿真数据。它帮助用户创建具有良好可读性的显示结果。图1是一个数据新式的例子。这个显示结果包括矩形图，标记，列表和公式。另外，用户可以把设计好的数据显示保存起来作为模板以备将来使用。

图1. 数据显示设计示例

有些时候，用户需要进一步处理仿真数据来得到一些特定的结果。例如，运行快速傅里叶变换(FFT)来获得一个时域波形的频谱。ADS在数据显示里面提供了上百种公式用于数据处理。这些公式的使用方法在ADS帮助手册里面都可以找得到。在高速数字电路信号分析中，有八类公式很常用：

• 数据访问公式-用于测量表达式中

• 面板眼图公式

• 抖动分析公式

• 面板S参数TDR公式

• 数学函数-用于测量表达式中

• 统计分析公式

• 瞬态分析公式

• 应用公式-用于测量表达式中

下面是这些公式对应的英文表达：

• Data Access Functions for Measurement Expressions

• FrontPanel Eye Diagram Functions

• Jitter Analysis Functions

• FrontPanel S-Parameter TDR Functions

• Math Functions For Measurement Expressions

• Statistical Analysis Functions

• Transient Analysis Functions

• Utility Functions for Measurement Expressions

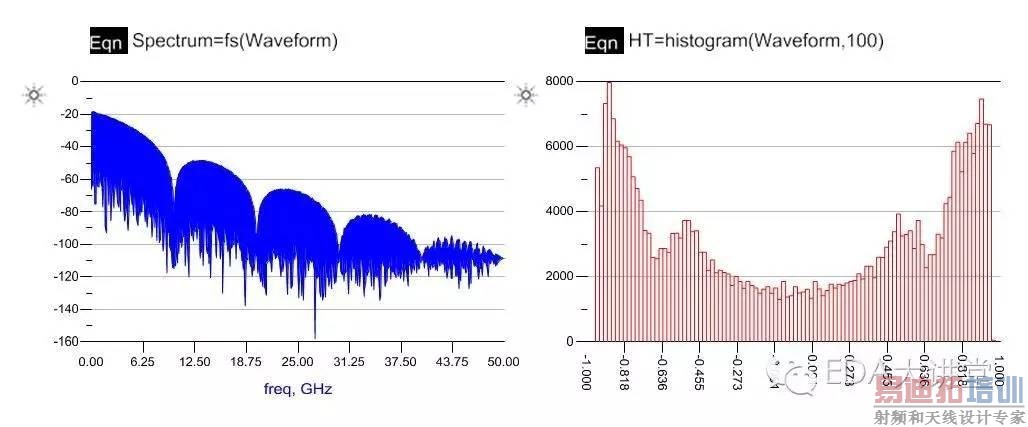

举例来说，用户可以使用fs( )函数把一个时域波形转换成频域的频谱图，如图2左所示，或者可以使用histogram( )函数来计算一个波形的直方图，如图2右所示。

图2. 使用公式进行数据处理

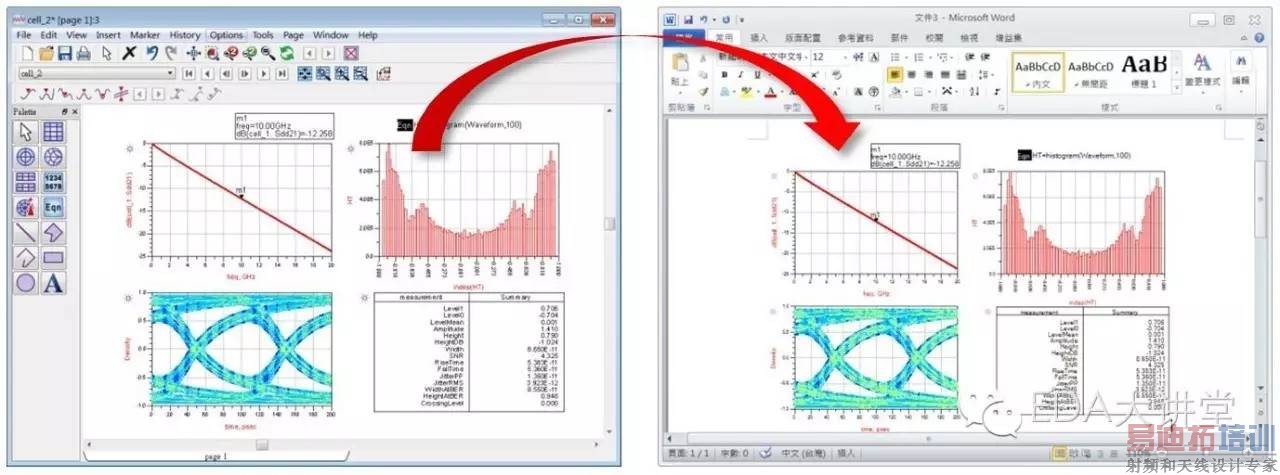

另外，在得到所有仿真数据之后，可以把数据显示直接拷贝到Microsoft Word 或者 PowerPoint 中，使用最简单的Ctrl+C 和 Ctrl+V功能即可，如图3所示，在产生报告的时候，这一功能可以帮助用户节省大量时间。

图3. 使用Ctrl+C 和 Ctrl+V进行数据拷贝和粘贴
