ADS2014 高低阻抗线微带滤波器设计培训教程

高低阻抗线微带滤波器设计
和ADS仿真分析与设计优化

中文视频培训课程

全面、透彻讲解了高低阻抗线微带滤波器的原理和设计
以及使用ADS仿真分析和设计优化微带线滤波器的全过程...

  •
  • 个人专业版
  • U盾版
  • 企业版
  • 价格
  • 258元
  • 488元
  • 698元

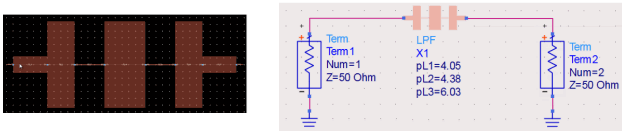

ADS2014微带高低阻抗线滤波器设计培训教程


高低阻抗线微带滤波器(又名阶梯阻抗或阶跃阻抗滤波器,英文名为Stepped Impedence Filter),是一种常用的低通微波滤波器,其结构简单,易于加工,应用广泛。

该门课程专门讲解高低阻抗线微带滤波器的设计,以及如何使用ADS软件来仿真分析优化设计高低阻抗线微带滤波器的性能。课程从以微波滤波器综合设计为基础 的原型电路设计法出发,全面透彻地讲解了高低阻抗线微波滤波器的工作原理和设计计算;并通过具体的设计实例,详细介绍了高低阻抗线微带滤波器的实际设计步 骤,同时演示和讲解了使用ADS软件仿真分析和设计优化微带线滤波器的全过程。

通过课程的学习,不仅可以帮助学员快速、全面、透彻地理解高低阻抗线微带滤波器的设计原理,还可以帮助学员学会并掌握使用ADS软件仿真分析和优化设计微 带线滤波器的实际操作,包括微带线滤波器的原理图电路的分析和优化、Layout版图结构的分析和优化以及如何使用ADS DesignGuide来快速设计高低阻抗线微带滤波器。

课程使用的ADS软件版本为ADS2014,适合使用ADS2011及其之后版本ADS软件的学习。课程全长4个半小时,共分6部分内容,内容安排如下:

1. 课程内容介绍

2. 高低阻抗线微带滤波器的设计原理和设计步骤

详细、透彻地介绍高低阻抗线微带滤波器的工作原理,从以低通原型滤波器为基础的综合设计法出发,推导给出高低阻抗线微带滤波器的结构参数和低通原型滤波器 电路元件值之间的等效关系,从而给出由低通原型滤波器来设计高低阻抗线微带滤波器设计步骤和计算公式,包括高、低阻抗线特征阻抗的选取以及高、低阻抗线长 度的计算。

3. 高低阻抗线微带滤波器设计实例

通过一个高低阻抗线微带低通滤波器的实际设计实例,并结合ADS软件中的微带线计算工具LineCalc,实例讲解高低阻抗线微带滤波器具体的设计步骤以及高低阻抗微带线结构尺寸的实际计算过程。

4. 高低阻抗线微带滤波器的ADS仿真分析实作

实例演示和讲解使用ADS仿真分析高低阻抗线微带滤波器的完整过程,包括如何分别在ADS Schematic环境下使用S参数仿真器仿真分析高低阻抗线微带滤波器的性能和在ADS Layout环境下使用Momentum电磁仿真器仿真分析高低阻抗线微带滤波器的性能,以及高低阻抗线微带滤波器的设计调试。

5. 原理图和版图的优化设计

讲解如何使用ADS软件的优化设计功能来优化和提高滤波器的性能。课程中会详细讲解在ADS原理图环境下对微带滤波器进行设计优化的具体操作,和在ADS Layout 版图环境下调用Momentum电磁仿真器对滤波器的性能进行设计优化的具体操作。

6. ADS DesignGuide 快速设置高低阻抗线微带滤波器

讲解和演示如何使用ADS中的DesignGuide来快速的设计出满足设计要求的高低阻抗线微带低通滤波器。主要包括两个部分,一是使用ADS Filter DesignGuide确定满足设计要求的滤波器的阶数,二是使用ADS中的SIFilter智能元件和Passive Circuit DesignGuide快速设计出满足设计要求的高低阻抗线微带滤波器。


先修课程

该门课程专注于高低阻抗线微带滤波器的设计讲解和使用CST仿真分析高低阻抗线微带滤波器的操作讲解,课程中会涉及到一些微波滤波器设计的基础知识和CST软件使用操作的基础知识,如果学员对此已经有所了解的话,可以直接学习该门课程。如果学员对上述基础知识完全不了解的话,建议先学习下面两门课程后再学习该门课程。

微波滤波器设计培训教程微波滤波器设计的基础培训课程,可以帮助你学习和掌握现代微波滤波器设计所涉及到的基本的理论知识和设计方法,如:低通原型滤波器的概念和设计、集总LC的低通/高通/带通/带阻滤波器到低通原型滤波器之间的频率和阻抗映射关系,微波滤波器分布式参数实现的倒置变换器、Richards变化Kurode规则等...【详细...
两周学会ADS,ADS2011,ADS2012,ADS2013 最新版ADS的入门和进阶培训课程,适合ADS2011 ~ ADS2014 版本ADS的学习。李明洋主讲,高清视频,直观易学。课程从基础讲起,通过设计实例,边操作边讲解,全面讲授了ADS在射频电路的仿真设计、微波平面电路的电磁仿真分析和RFIC设计的工程应用。通过该门课程的学习,可以帮助你快速上手掌握ADS的使用,并实现把ADS应用实际工作中去【详细...

:在线试看片段作了压缩处理,课程的实际效果比此处的在线演示片断更加清晰。如要观看更清晰的演示片段,您可以下载视频到本机播放【点击下载高清片段】。

使用ADS设计高低阻抗线微带滤波器培训教程截图1


使用ADS设计高低阻抗线微带滤波器培训教程截图2


使用ADS设计高低阻抗线微带滤波器培训教程截图3


使用ADS设计高低阻抗线微带滤波器培训教程截图4


使用ADS设计高低阻抗线微带滤波器培训教程截图5


使用ADS设计高低阻抗线微带滤波器培训教程截图6
