ADS信号完整性分析之：如何有效地检查多通道的性能？
录入：edatop.com 点击：
ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。
重复检查多通道的性能可能会耗时。例如，我们首先将Tx_Diff和Rx_Diff连接到第一个通道，如图1所示，运行仿真以获得第一个通道的性能。接下来，我们手动移动Tx_Diff和Rx_Diff到第二通道，并运行仿真以获得第二通道的性能，其余的通道也需要相同的方式来检查性能。当通道数量很大时，需要耗费许多时间来检查所有通道的性能。
图1.检查通道1的性能
为了简化操作，我们可以使用两个开关组件进行通道切换，如图2所示。开关组件的参数N用于设置Tx_Diff和Rx_Diff连接的通道。例如，N=2表示切换到第二个通道来连接Tx_Diff和Rx_Diff。当我们在批控制器中令N=ix，ix扫描范围为1到3时，我们可以得到数据集中的全部三个仿真结果，然后我们可以在一个图表中显示三个通道的仿真结果，如图3所示。
图2.使用开关组件来切换通道
图3.每个通道的眼图宽度和高度

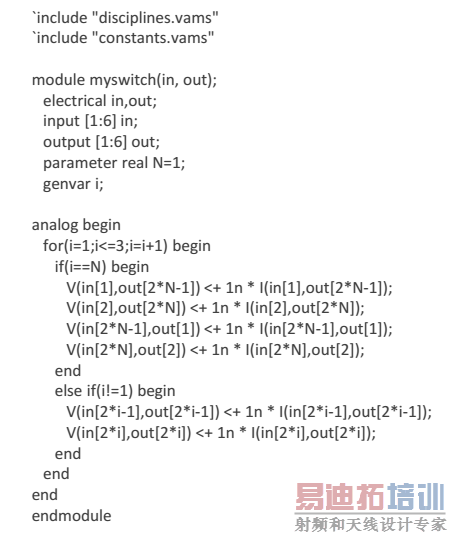

开关组件是用Verilog-A代码构建的用户定义模型。三通道开关组件的代码如图4所示。代码可以修改，以构建更复杂的开关组件。
图4.三通道开关组件的Verilog-A代码
