ADS信号完整性分析之：如何选择去耦电容器满足PDN的目标阻抗？

ADS软件在信号完整性以及电源完整性仿真方向有着广泛的应用，易迪拓培训(edatop.com)整理编辑出这套ADS信号完整性分析系列教程，主要介绍使用ADS进行信号完整性以及电源完整性仿真的一些基本概念和应用技巧，供大家参考。资料来源于是德科技。

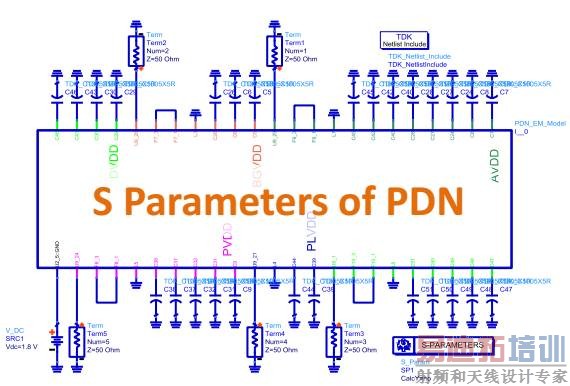

图1. 所有去耦电容器可调节的PDN示例

优化是解决这个问题的一种有效且高效的工具。为了执行优化，我们必须将每个电容器设为Discrete Optimization Settings（离散优化设置）模式来调节。此外，我们必须在GOAL组件中设置目标，如图2所示。例如，mag(Z33)<0.3表示优化后电源端3处的阻抗应小于0.3欧姆。优化中可以设置多个目标。

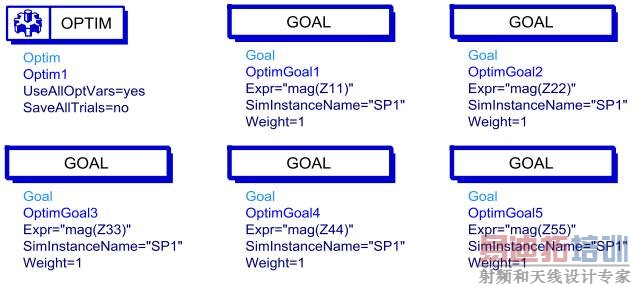

图2.优化控制器与目标

点击优化按钮将打开Optimization Cockpit，如图3所示。所有电容由优化引擎迭代调整，以尽可能接近目标。一般来说优化过程需要几秒钟到几分钟。当优化结束时，可以将变量更新到原理图，并在数据显示中检查优化结果。图4为优化前后的阻抗曲线对比。

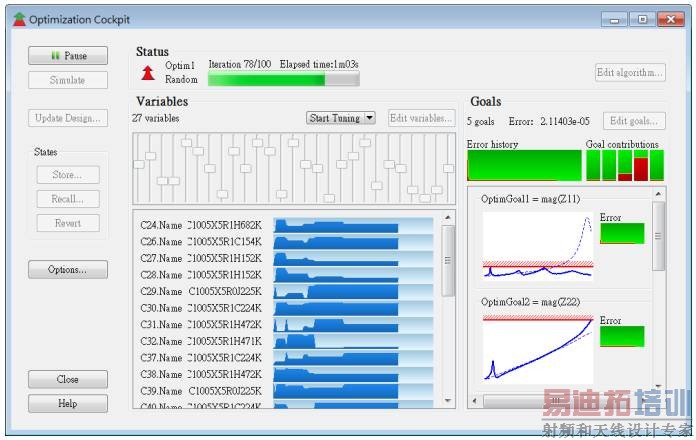

图3. Optimization Cockpit

图4.优化前后的阻抗特性对比
