ADS2016 S参数控件如此强大！

是德科技ADS2016马上就要发布了，在新的版本中， ADS 会给大家带来哪些惊喜呢？这里，射频百花潭坛主给大家首次演示S参数方面的新功能，以飨热爱学习的小伙伴们。

大家知道， ADS 的仿真器对S 参数文件的操控及支持非常友好。在以往的ADS 版本中，不同端口数的S 参数文件需要通过不同的S 参数元件导入：

ADS2016版本，各种端口S 参数文件都可以通过同一个SnP元件导入，就是下面这个小元件了：

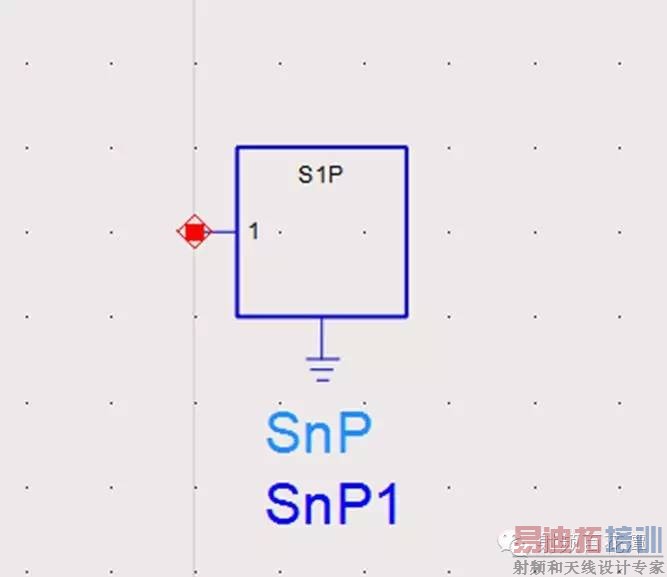

乍看起来，它的样子和原有的S1P元件很相像，也没什么特别的嘛，别着急，让我们慢慢往下看。

（1）双击打开SnP的属性窗口。

（2）在File栏中指定需要导入的Touchstone文件。然后，单击Check/View S-Parameters, ADS 打开了一个新的视图窗口：

（3）在这个窗口中，我们可以在右侧需要查看的S 参数进行预览。预览的数据可以是S 参数的幅度，相位，以dB为单位的幅度等。数据可以矩形图和史密斯圆图形式显示，并可以添加marker进行数据标识。在中央的Portnames栏目中还可以对端口进行命名。

（4）我们不仅可以对数据进行预览，还可以检查S 参数的互易性和无源性。选择左侧的Reciprocal，进行互易性检查。

显示红色的是互易性很差的数据，黄色的数据互易性勉强可以接受，绿色的数据互易性非常好。将鼠标移动到数据上时，还可以显示互易性误差：

点击左侧的Passive，则可以查看数据的无源性。窗口中显示了不同频率的S 参数的本征值。当本征值小于1时， S 参数是无源的。

（5）无源性和互易性的判断门限是可以修改的，从Tools菜单中选择Options中就可以进行设定。

（6）常有朋友问， ADS 是否能够从一个端口数很多的S 参数文件中选择某些特定的端口，将这些端口的S 参数单独提取为某个Touchstone文件？以前，我们需要在原理图中将其他端口接电阻，将特定端口接Term，再仿真一次S 参数，然后将仿真结果写出到Touchstone文件中。ADS 2016中实现这一功能就简单多了。在上面的窗口中，选择 File->Save Subset To …, 接下来，挑选你想保存的端口，加到右侧，点Save to File…，搞定！

（7）看完上面的介绍，我们再回到SnP属性窗口，通过Pin Configuration选择一种Pin脚的排布形式。

SnP会根据端口数目自动转换成相应的符号。Pin脚的间距还可以通过Pin Spacing进行调节。

现在，再也不用烦恼Pin脚多时连线走成麻花了：）
