辐射谐波超标13.56M

我们的系统是一种RFID设备，频率13.56M，输出功率5W
测试机构测出谐波超标

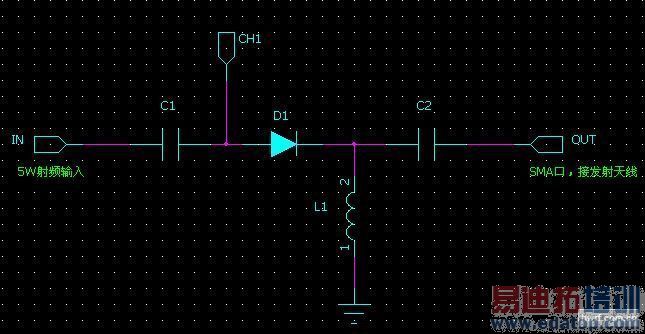

由于要用到很多天线，一共8根，所以将射频信号要进行时分复用，在通道切换的过程中，谐波超标严重。在测试过程中，我认为是二极管的非线性引起的，二极管在此起开关作用。
想请问大家，有哪些方法去解决？
请大家多给建议，非常感谢！

辐射骚扰数据.doc :
点击下载...

刚看了一下数据，的确大多数都是谐波超标，首先确定下是不是二极管产生的，可以暂时将二极管去掉不用，接0欧姆看看还有没有谐波。如果真是二极管产生的，可以试试加屏蔽罩看看有没有作用。

我倒觉得二极管产生的可能性很小。
可以通过以下几个途径来分析。
1、不拆掉二极管，先通过传导的方式看看谐波分量如何。拆掉二极管，通过传导的方式来看看在传到模式下，是否谐波分量很大。两者比较下可以预判结果
2、如果传导方式下，谐波分量比较小，那有两个可能。不匹配导致谐波分量上升。或者，根本不是通过天线辐射出去的，查查其它的部分。
3、可以搭建个低通滤波器试试看。

楼主解决了吗

从电路看应该是二极管的问题，而且是反向电压小的原因，
同意4楼方法，首先确定下是不是二极管产生的，可以暂时将二极管去掉不用，接0欧姆看看还有没有谐波，
如果真是二极管的问题，把反向电压增大就可以了，希望对你有帮助
