13.56MHz NFC/RFID天线及其
匹配电路设计详解

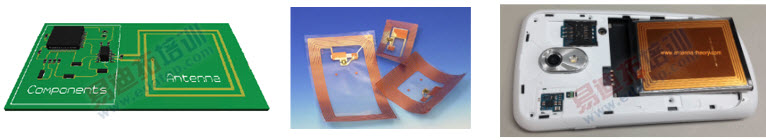

现在13.56MHz无线智能卡应用已经十分广泛，像二代身份证、手机支付、校园一卡通、公司员工工卡都是使用13.56MHz无线智能卡技术。13.56MHz无线智能卡基本都是采用图示的线圈天线，通过近场耦合传输电磁信号。该门培训课程就来专门讲解图示13.56MHz线圈天线的原理和设计，包括13.56MHz NFC/RFID天线的工作原理，天线线圈的设计和参数测量，以及天线匹配电路的设计和调试。通过课程的学习，希望学员能厘清3.56MHz NFC/RFID天线的原理和概念，掌握天线的设计、测量和匹配电路调试方法。
　

培训课程共分10个部分讲解的，具体内容如下：

① 13.56MHz NFC/RFID标准简介

介绍常用的两种13.56MHz NFC/RFID标准——SO14443和ISO15693的空中接口技术参数，包括其工作频率、副载波频率、传输的数据率、工作
带宽要求等参数。

② 13.56MHz NFC/RFID天线和传统天线的区别

详细解释为什么说13.56MHz NFC/RFID天线不是传统意义上的天线，以及13.56MHz NFC/RFID天线和传统意义上天线的区别。

③ 13.56MHz NFC/RFID天线工作原理

从电磁耦合的角度，以圆环线圈为例详细介绍13.56MHz NFC/RFID天线的工作原理，并说明耦合信号强度大小和线圈之间的关系

④ 13.56MHz NFC/RFID天线的等效电路

主要介绍13.56MHz NFC/RFID天线线圈的RLC等效电路，根据其RLC等效电路详细说明天线的谐振频率、Q值和带宽的影响因素和设计考量

⑤ 13.56MHz RFID/NFC天线的设计考量和设计步骤

13.56MHz RFID/NFC标签天线的设计有三点基本要求，分别为：在天线电流一定情况下，天线线圈能产生较大的磁通量，满足一定的工作距离；足够的带宽，可以无失真地传送用于数据调制的副载波信号；功率匹配，即最小的能量损耗，最大程度利用阅读器输出的可用能量。那么这一部分主要就来讲解满足上述3点设计要求的设计考量，以及具体的设计步骤。

⑥ 13.56MHz RFID/NFC天线线圈的设计

介绍天线线圈的设计，即天线等效电感值的计算，从而确定线圈的面积和匝数

⑦ 13.56MHz RFID/NFC天线相关参数测量

介绍如何使用矢量网络分析仪来测量和计算天线线圈的等效电感值Lant、寄生电容Cant、欧姆损耗电阻Rs、并联谐振电阻Rp这些参数

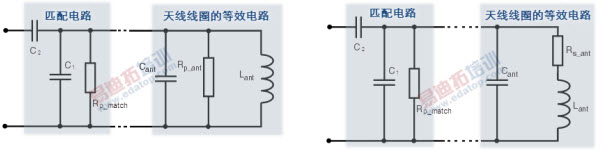

⑧ 13.56MHz RFID/NFC天线匹配电路的设计和调试

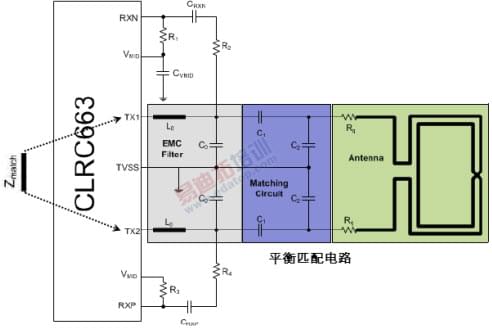

13.56MHz天线的匹配电路中并联/串联电阻用于调整天线的Q值/带宽，并联/串联电容用于调试天线的谐振频率和输入阻抗。这部分内容重点讲解如何设计天线的匹配电路使得天线能工作于13.56MHz同时满足Q值的要求，包括如何通过天线的Q值要求确定匹配电路中并联/串联电阻值，以及如何使用Smith圆图工具确定匹配电路中并联/串联电容值。这部分内容同时还介绍了平衡匹配电路的设计。

⑨ 13.56MHz RFID/NFC天线匹配电路的设计实例

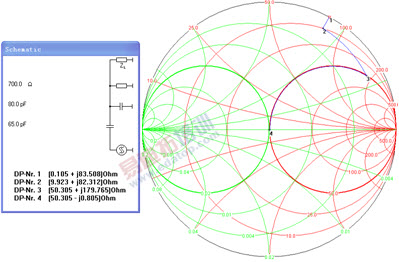

实例演示和讲解使用Smith圆图工具设计13.56MHz RFID/NFC天线匹配电路的全过程

⑩ 课程内容总结
