RFID天线设计求助
录入：edatop.com 点击：
之前没有接触RFID天线，现在要用到了，现学慢了点，看来只好过几天再学了，高手先帮忙支个招吧

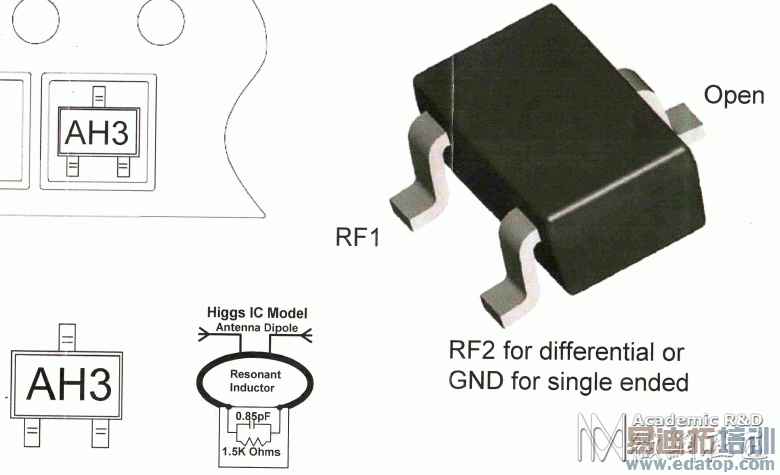

图1是tag芯片一个脚开路，另两个脚一个为RF1，另一个为RF2 for differential or GND for singal ended电阻REquivalent input parallel resistance At -14 dBm input power 1500 Ohms电容CEquivalent input parallel Capacitance At -14 dBm input power 0.85 pF电阻和电容形式可以参照图1 工作频带860MHz920MHz这个1500Ohms 和 0.85 pF 是芯片的阻抗吗 我的天线只要跟它匹配设计就可以了吧有经验的可以帮下哈
图1是tag芯片一个脚开路，另两个脚一个为RF1，另一个为RF2 for differential or GND for singal ended电阻REquivalent input parallel resistance At -14 dBm input power 1500 Ohms电容CEquivalent input parallel Capacitance At -14 dBm input power 0.85 pF电阻和电容形式可以参照图1 工作频带860MHz920MHz这个1500Ohms 和 0.85 pF 是芯片的阻抗吗 我的天线只要跟它匹配设计就可以了吧有经验的可以帮下哈
帮顶一下，偶也在找这方面设计的人员呢
谢谢帮顶呵呵
谢谢帮顶呵呵
楼主的问题解决了吗我最近也在学习这方面的知识希望可以交流交流我的qq450447416
rfid tag天线的芯片一般阻抗在15ohm左右，看是什么厂商的
六楼知道芯片阻抗是怎样计算的吗 我看到一些计算的公式按照公式计算了一下 电阻在500左右 应该不对吧不知道该怎样计算 谢谢
1500Ohms 和 0.85 pF 是芯片的阻抗，天线的阻抗需要与这个阻抗共轭。
设计的天线是要匹配到这个阻抗，封装过程中会引入一些电容，所以实际的电容可能会大于0.85pF。
我职业做这种天线，有需要的可以站内。
找我吧，哈哈
