UHF标签天线,求帮忙改一下

录入：edatop.com 点击：

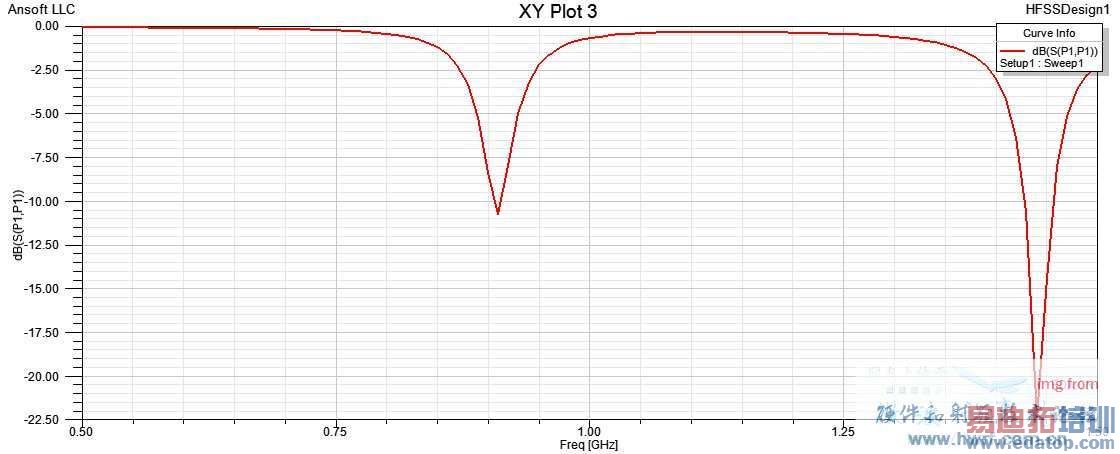

最近仿了一个920Mhz的矩形微带天线，结果谐振频率不对，求高手改改谢谢了

很正常啊！如果你把扫频加宽，谐振点还有很多。
你只要优化你需要的频点就可以。

S11参数好像达不到-20dB以下，不知道应该修改哪些参数········

既然是标签天线，那么你要匹配的芯片阻抗才是你要看的谐振吧。

谢谢楼主分享，学习下

看看学习学习

这是啥天线阅读器用的？

阻抗是50欧的话馈线宽度就该是3.1mm，改之后的中心频率920MHz就能达到了

UHF的标签因为应用场景很复杂所以很多时候是无法做到谐振的尺寸的我仿真的时候都是看在需要的频率下的共轭匹配和增益这两个保证了标签的性能就还能接受
