ADS2005A中端口设置
录入:edatop.com 点击:

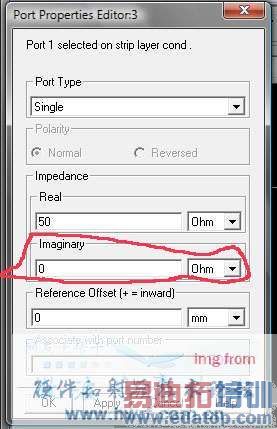

在ADS2005A的Layout中端口编辑器样式如图所示,其中用粉线圈着的部分为虚阻抗。
因为在很多天线设计中需要与天线连接的芯片具有复阻抗,在复阻抗中有实部和虚部,那么在Port Editor中即可填入需要仿真的天线的复阻抗的实部和虚部,也就是与芯片共轭的阻抗数值,如此仿真,我不知道这时如何看Smith Chart,还请大家指教。
假设在Port Editor中不添加复阻抗数据,那么仿真时如何看阻抗匹配情况?
我仿真的是UHF频段偶极子天线。
因为在很多天线设计中需要与天线连接的芯片具有复阻抗,在复阻抗中有实部和虚部,那么在Port Editor中即可填入需要仿真的天线的复阻抗的实部和虚部,也就是与芯片共轭的阻抗数值,如此仿真,我不知道这时如何看Smith Chart,还请大家指教。
假设在Port Editor中不添加复阻抗数据,那么仿真时如何看阻抗匹配情况?
我仿真的是UHF频段偶极子天线。
我居然没有找到端口编辑器在哪里...
