如何将OrCAD中的元件的Value传递到PADS中

录入：edatop.com 点击：

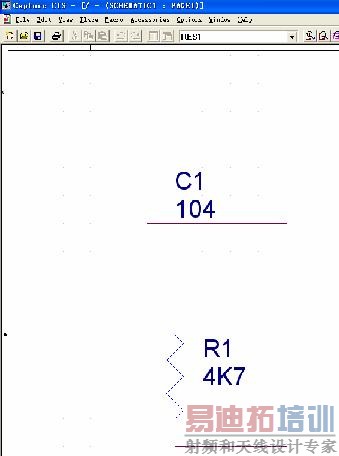

鉴于很多朋友反应，无法将OrCAD中元件的Value导入到PADS中，所以下面我将做一下简单的介绍.（我使用的OrCAD10.5版本，PADS是2005）

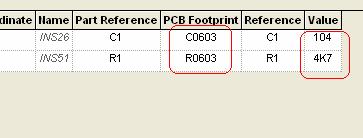

为每个元件指定PCB封装，更详细说明请参考用Orcad做原理图，用PADSlayout。

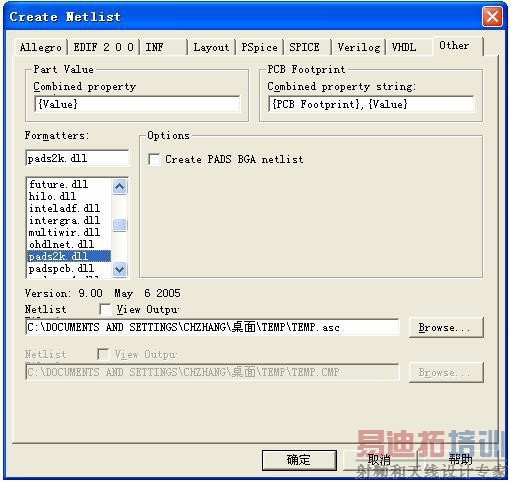

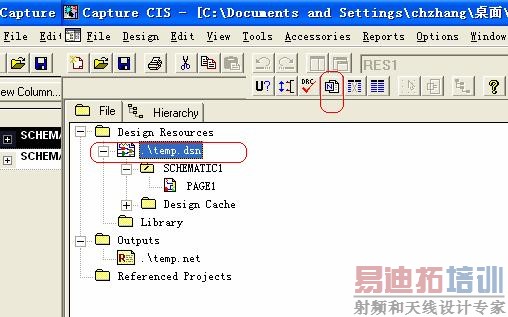

特别要注意的是；添加,{Value}注意这里的逗号一定要是英文输入法下的逗号，Value这个字段要用大括号包起来

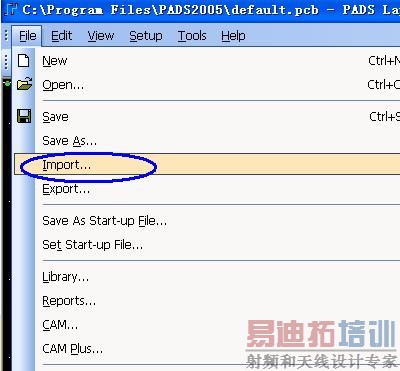

打开PADS选择File→Import

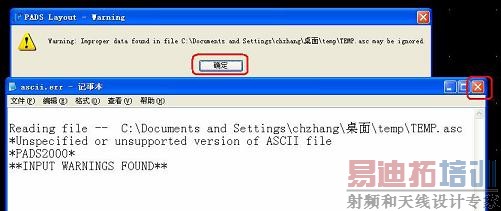

关于警告提示的说明，请看用Orcad做原理图，用PADSlayout

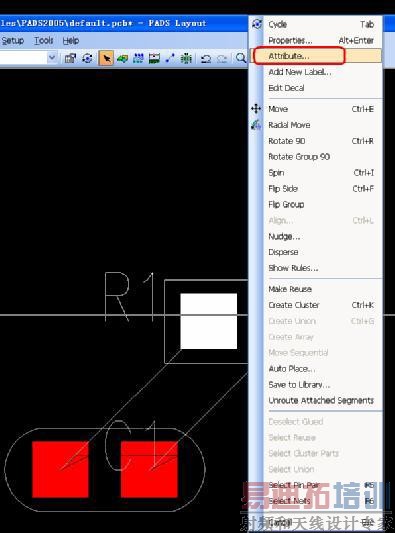

看一下元件的属性

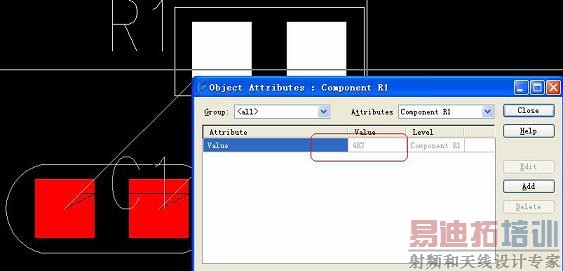

看，元件的Value已经正常的传递过来了
