PCB设计之AD封装库转成pads封装库步骤
录入：edatop.com 点击：
专业 PCB设计 之AD封装库转成pads封装库步骤：

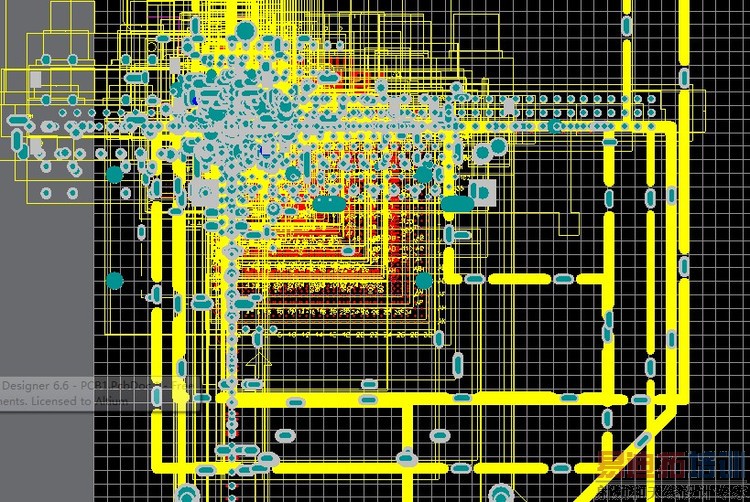

1、使用AD6打开AD封装库，CTRL+A复制所有的元件。file-new一个新的PCB文件，粘贴所有的元件到PCB中。
当元件比较多时候，可以shift+选中一部分元件粘贴到PCB文件中。
注意：保存的时候，把这个PCB文件保存为4.0即protel 99se格式。
2、使用pads layout translator进行转换，把99se格式pcb加载。
3、转好后，打开pads layout文件，select component，ctrl+A所有的元件，右键save to library，选中保存在哪个库中即可。
想放在一个空的库中，可create library一个新的库加载即可。
