第一种方案:POWERPCB和PROTEL文件格式的相互转换

POWERPCB和PROTEL的文件格式互不兼容,不能直接打开对方格式的文件,这给一些设计者带来了麻烦。 由于工作需要,经常要对POWERPCB和PROTEL的PCB文件进行互换,现在把相关的方法呈上,聊以抛砖引玉。

首先谈谈PROTEL如何打开POWERPCB的文件,这过程相对比较简单,不需要用到其它工具软件就可以做到,方法是:

1、先把要转换的文件用POWERPCB打开,点击File菜单,选择Export命令,在弹出的窗口里选择保存类型为:ASCII Files(*.asc),文件名或保存路径自定即可。选定后点击保存,这时候会跳出一个对话框,记得点击一下Select all按钮,同时把Format那个选择框选中PowerPCB V3.5,其它选项保持默认就可以,然后点击OK按钮把文件保存。

2、打开PROTEL,新建一DDB或者打开一已存在的DDB文件,在里面新建一PCB文件,然后点击File菜单,选择Import命令,在弹出 的窗口里选择:打开类型为ASCII Files(*.asc),然后找到刚才保存的文件,点击打开。这样就把POWERPCB的文件导入到PROTEL里了,关闭PROTEL时,选择为 PROTEL属性的PCB文件即可。 如果使用DXP,方法也是一样的,都要先建立一空PCB文件,然后导入。



再谈谈PROTEL格式转POWERPCB的问题,PROTEL或者DXP都可以兼容ASCII Files(*.asc)格式的文件,然而却不能把已有的文件保存为ASCII Files(*.asc)格式,所以不借助其它工具是不行的,好在Mentor Graphics公司(就是生产POWERPCB的公司,呵呵)提供有一个转换工具:Protel PCB to PADS Layout Translator。由于是POWERPCB自身的产品,转换的品质不用说,支持的Protel文件如下:    Protel 99 design files,即.DDB文件,包括保存在DDB里的.pcb文件和.lib,也就是说,这工具不仅能转换PCB文件,也可以转换Lib库文件,不管是保存 在DDB文件里的,还是已经导出为单独的文件;    Protel DXP design files和Protel DXP library files,文件分别:.pcbdoc和.pcblib的类型。 这里提供该软件的压缩包供下载,使用方法也非常简单,这软件不用安装,只要把整个目录保存在自己想保存的位置,使用前要把powerpcb.ini里的内 容修改一下。

以上的方法我都试过了,在保存好xxx.asc的文件后,我如上面所讲,新建了ddb文件,新建了pcb,导入时,却发现不能导入那个文件,也找不 到以asc为后缀名的文件。即99是不支持这种格式的。那该怎么办呢,经过多次试验后,我找到了一个绝妙的方法,下面将贴图,让过程一目了然。

首先,是pcb的转换方法;

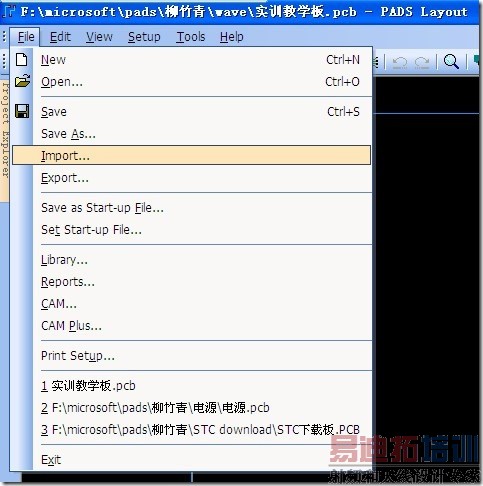

打开pads软件 某一张图的pdb文件 ,然后选择export导出。

按如图所示 选择对象 及保存名字与格式

如下图所示

点击保存

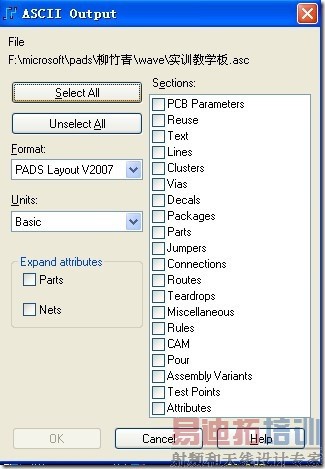

跳出这样一个输出对话框 点select all

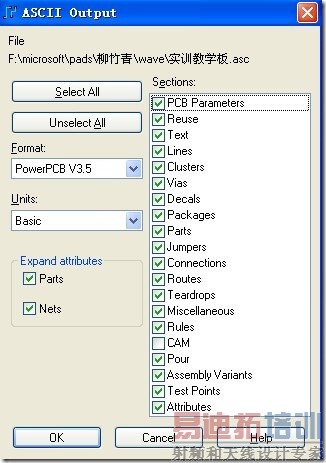

格式的话 选择powerpcbv3.5的 扩展那里 把两个选项也勾上 最后再把cam去掉,这步骤和前面网上搜到的差不多。

接下来便是自我创新部分了。首先,找到刚刚保存好的文件,

假如你电脑上默认的是dxp的打开方式的话,它就会把asc文件变为上图的形式。在这里,由于我用的是altium designer9.0的版本,所以我就转成9.0格式的pcb图。其他的protel99可以参考此种方法,但不知有效否。

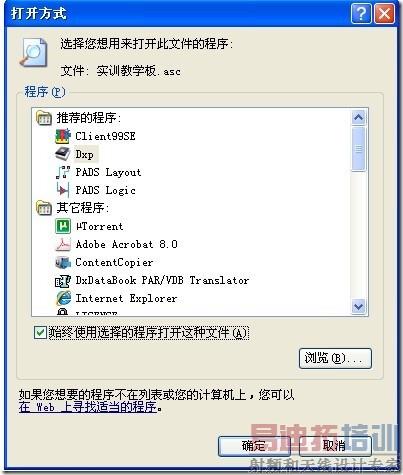

选择打开方式

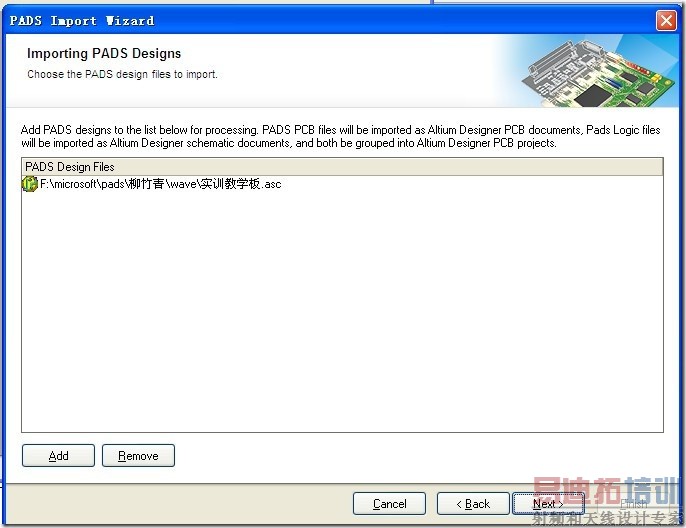

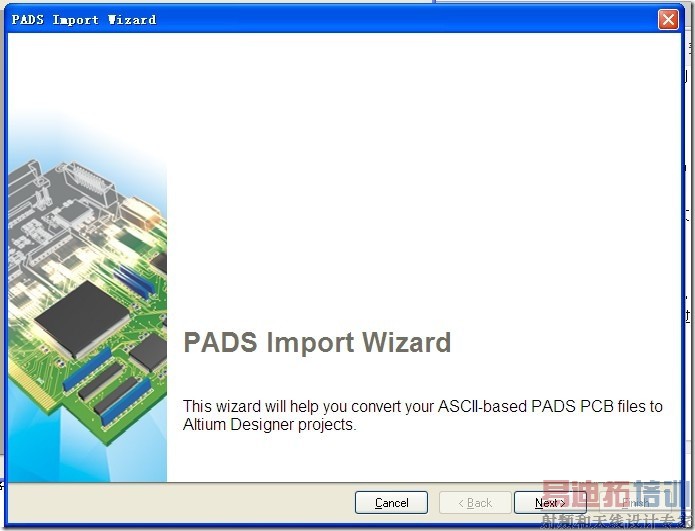

打开后便会跳出如下的界面

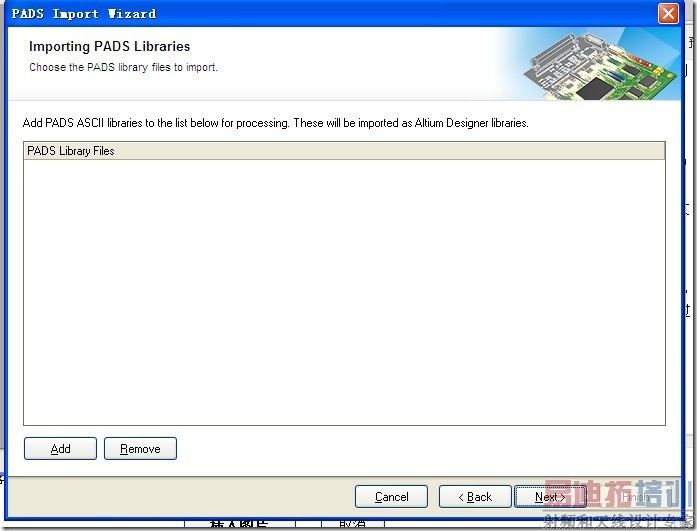

一直点next即可

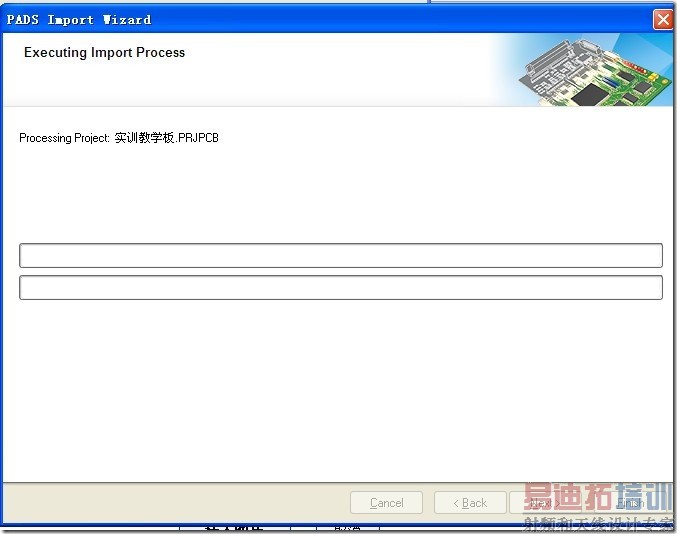

转换过程

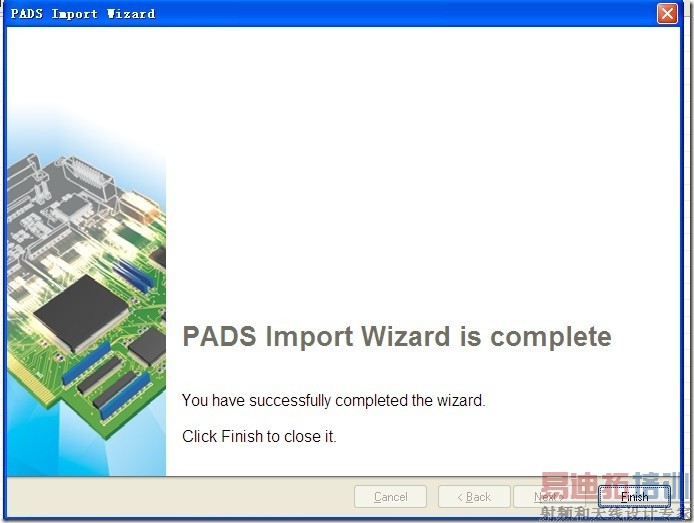

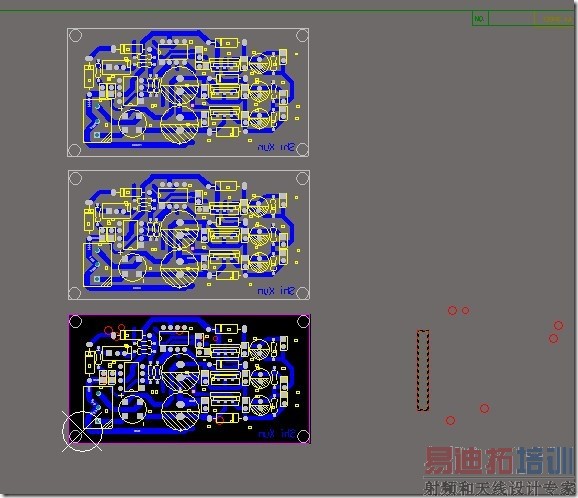

最后完成时,变出现如左图所示的效果

原来的pads  pcb图 相比之下 几乎没什么差别 其他版本的99 dxp 都可以尝试下~~~估计也是会有效果的。

下面是原理图的转换方法:

1

选择保存文件为TXT格式 以便之后使用

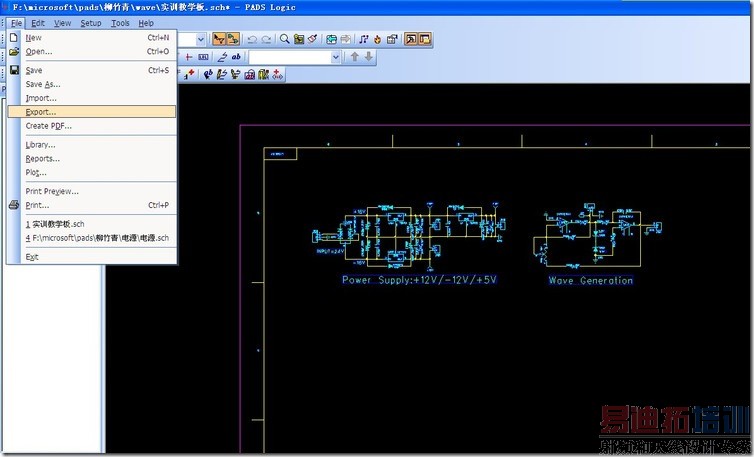

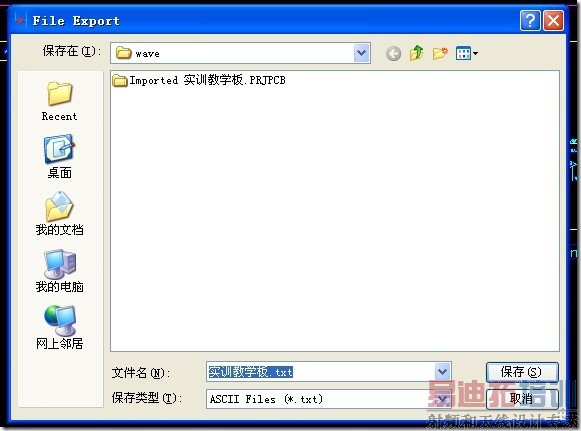

选择导出

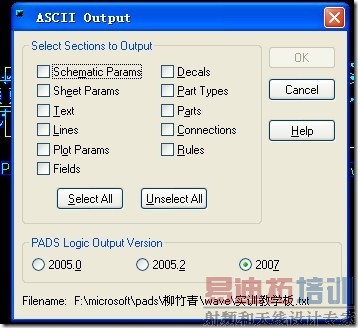

然后select all

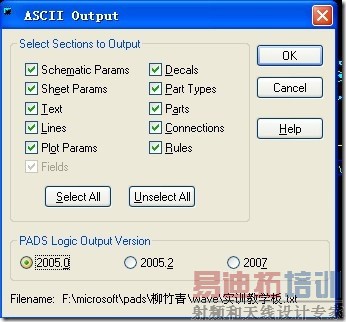

选择2005版本的 点击ok保存好。

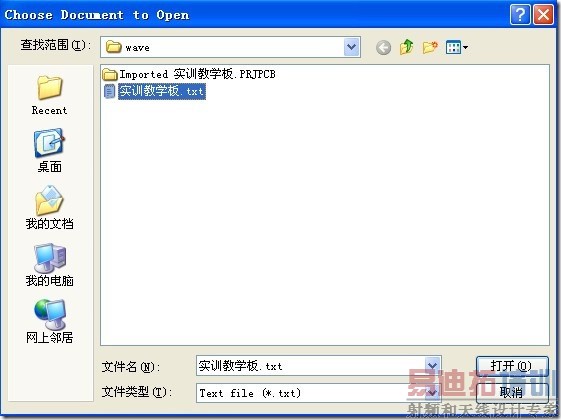

打开altium designer9.0 然后打开刚才保存的

便出现如左图所示界面

然后一直next 便行。

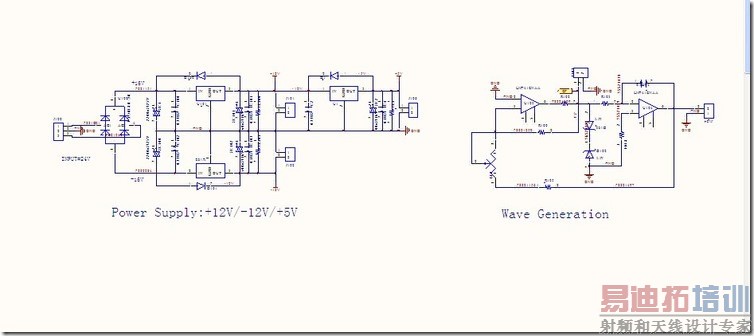

这便是最后转换出来的原理图 完全一模一样
