射频PCB设计经验（一）

摘要：针对多层线路板中射频电路板的布局和布线，根据本人在射频电路PCB设计中的经验积累，总结了一些布局布线的设计技巧。并就这些技巧向行业里的同行和前辈咨询，同时查阅相关资料，得到认可，是该行业里的普遍做法。多次在射频电路的PCB设计中采用这些技巧，在后期PCB的硬件调试中得到证实，对减少射频电路中的干扰有很不错的效果，是较优的方案。

由于射频(RF)电路为分布参数电路，在电路的实际工作中容易产生趋肤效应和耦合效应，所以在实际的PCB设计中，会发现电路中的干扰辐射难以控制，如：数字电路和模拟电路之间相互干扰、供电电源的噪声干扰、地线不合理带来的干扰等问题。正因为如此，如何在PCB的设计过程中，权衡利弊寻求一个合适的折中点，尽可能地减少这些干扰，甚至能够避免部分电路的干涉，是射频电路PCB设计成败的关键。文中从PCB的LAYOUT角度，提供了一些处理的技巧，对提高射频电路的抗干扰能力有较大的用处。

1 RF布局

这里讨论的主要是多层板的元器件位置布局。元器件位置布局的关键是固定位于RF路径上的元器件，通过调整其方向，使RF路径的长度最小，并使输入远离输出，尽可能远地分离高功率电路和低功率电路，敏感的模拟信号远离高速数字信号和RF信号。

在布局中常采用以下一些技巧。

1.1 一字形布局

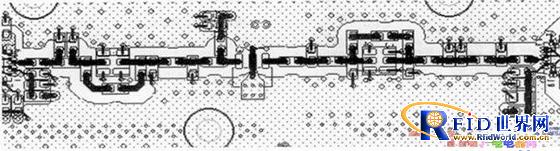

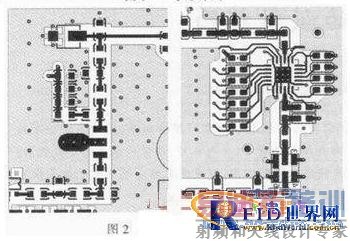

RF主信号的元器件尽可能采用一字形布局，如图1所示。但是由于PCB板和腔体空间的限制，很多时候不能布成一字形，这时候可采用L形，最好不要采用U字形布局(如图2所示)，有时候实在避免不了的情况下，尽可能拉大输入和输出之间的距离，至少1.5 cm以上。

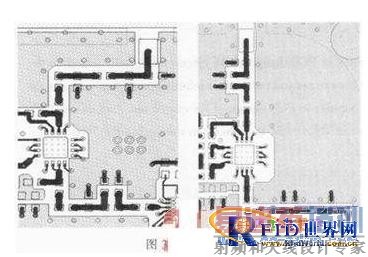

另外在采用L形或U字形布局时，转折点最好不要刚进入接口就转，如图3左所示，而是在稍微有段直线以后再转，如图3右图所示。

1.2 相同或对称布局

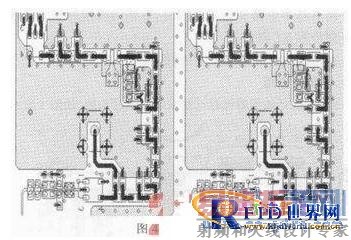

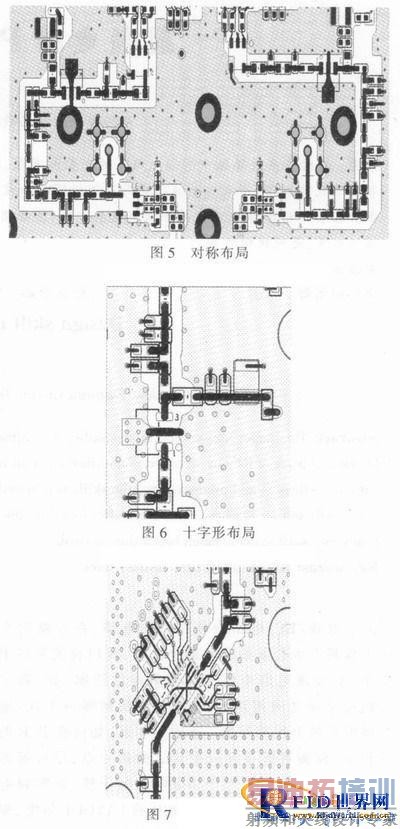

相同的模块尽可能做成相同的布局或对称的布局，如图4、图5所示。

1.3 十字形布局

偏置电路的馈电电感与RF通道垂直放置，如图6所示，主要是为了避免感性器件之间的互感。

1.4 45度布局

为合理的利用空间，可以将器件45度方向布局，使射频线尽可能短，如图7所示。
