电路板设计ESD的硬件解决（一）

录入：edatop.com 点击：

一.静电放电效应划分成以下三个部分：

1.静电放电之前静电场的效应

2.放电产生的电荷注入效应

3.静电放电电流产生的场效应

尽管PCB设计会对上述三种效应都产生影响，但是主要是对第三种效应产生影响。下面的讨论将针对第三条所述的问题给出设计指南。.通常，源与接收电路之间的场耦合可以通过下列方式之一减小

1.在源端使用滤波器以衰减信号

2.在接收端使用滤波器以衰减信号

3.增加距离以减小耦合

4.降低源和/或接收电路的天线效果以减小耦合

5.采用一致的、低阻抗参考平面（如同多层PCB板所提供的）耦合信号，使它们保持共模方式

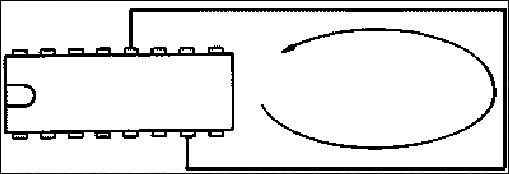

一.保持环路面积最小

任意一个电路回路中有变化的磁通量穿过时，将会在环路内感应出电流。电流的大小与磁通量成正比。较小的环路中通过的磁通量也较少，因此感应出的电流也较小，这就说明环路面积必须最小。应用这一经验的困难之处是如何找到环路。
