在OrCAD中设计原理 ，PowerPCB中生成PCB
录入：edatop.com 点击：
OrCAD的网络表生成采用如图所示命令：

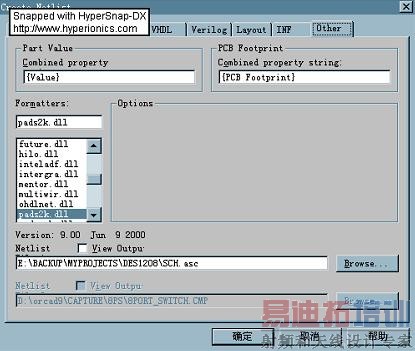

出来的对话框如图所示，选择pads2k.dll
然后打开Pads2000，用in/out->ascii in菜单即可调入网络表文件，当然，首先你的pads library里面应该有原理图中指定的所有元件的封装。
出来的对话框如图所示，选择pads2k.dll
然后打开Pads2000，用in/out->ascii in菜单即可调入网络表文件，当然，首先你的pads library里面应该有原理图中指定的所有元件的封装。
