ORCAD传递分立器件Value值到PowerPCB的方法
录入：edatop.com 点击：
借助PCBNavigator，ORCAD与PowerPCB实现了很好的同步操作，但遗憾的是器件的Value值不能传递到PowerPCB，给人的感觉是ORCAD不如Powerlogic。经本人的摸索，找到了一种非常简单的办法，可以实现此功能。
1. 填写ORCAD的封装，即Footprint，此处必须填PowerPCB库中的Decal，而不是Part。

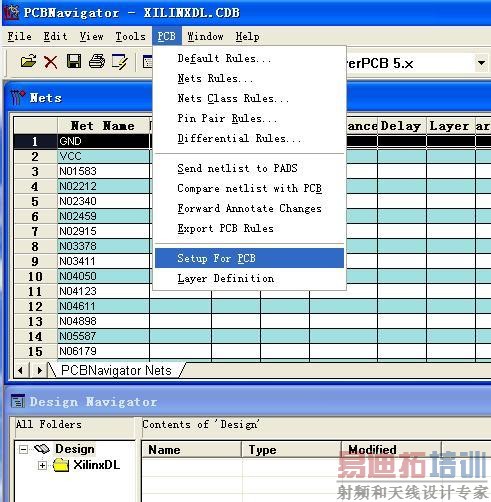

2. 在Orcad的Project Manager中启动PCBNavigator。在PCBNavigator中选择菜单PCB－Setup for PCB：
其中有一项：

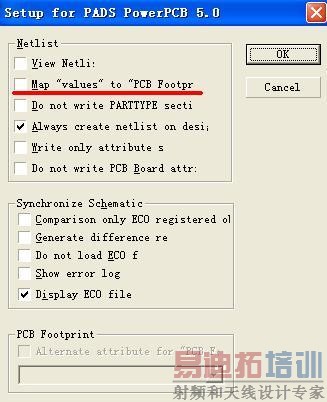

Map “Values” to “PCB Footprint”
这一项一定不能勾选。

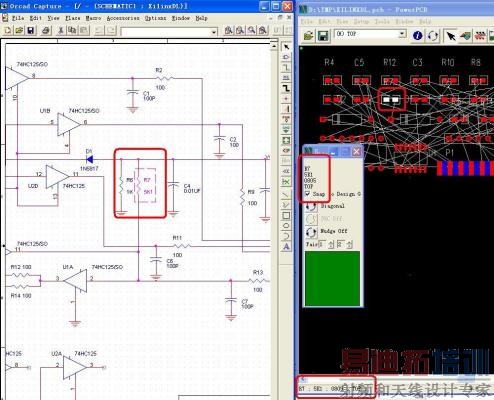

3. 按常规方法用菜单PCB－Send netlist to PADS。在PowerPCB中将器件打散，选择一个元件看看。奇迹出现了：器件编号、Value值、封装一个都不少。
