在PCB文件中添加文字的方法
录入：edatop.com 点击：
如何在PCB文件中添加文字一直是大家比较关心的一个话题，现在的99SE可以轻松解决大家的这一烦恼了，今天就跟大家分享一下吧：

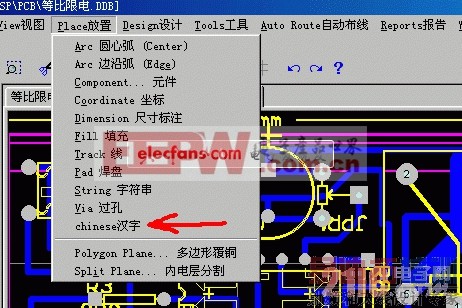

第一步：安装好PROTEL99SE，运行主菜单下的“放置>汉字”

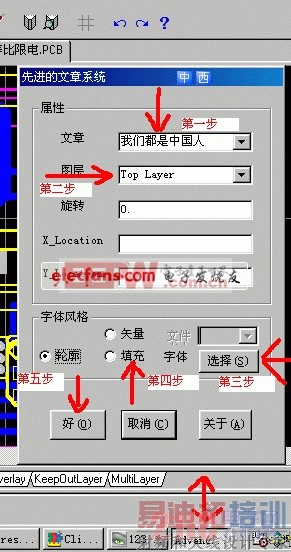

第二步：在弹出的菜单中进行相应的设置：1设置要输入的汉字，2设置汉字所在的层，3设置字体和字号大，4小选择文字为空心的还是实心的效果，5设置好以后确定，这样系统就已经记下了你的设置，以备随时调用。
第三步：此时再次运行主菜单下的“放置>汉字”，把鼠标停在要加汉字的地方几秒，就会出现你刚才设置好的汉字的虚影，此时点击鼠标左键会将汉字定位，点击右键则会取消此次操作。

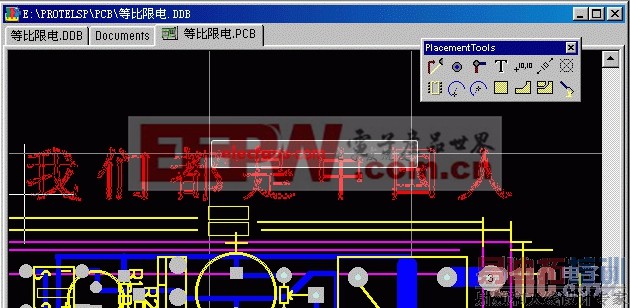

到这里，设置的方法大至已经讲完，希望大家都能轻松的把自己的PCB作品加上漂亮的汉字。让在PCB上面不再只是高手的密技，下面是二个实际效果，一个是虚线的效果，一个是实线的效果。
