在PROTEL中建立自己的个性模板

录入:edatop.com    点击:

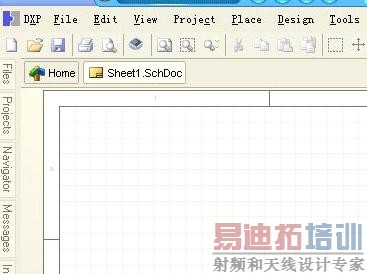

首先建个空的原理图文档.如图

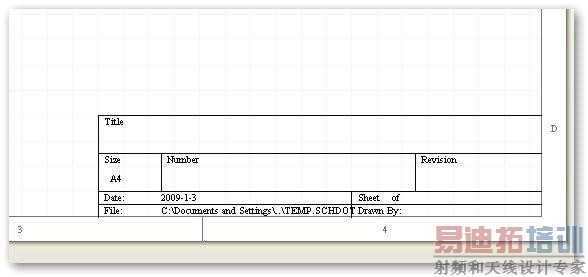

将其保存为SCHDOT格式。。。看好了。。是SCHDOT,不是SCHDOC. 回到PROTEL2004。。。看到左下角有个如下图的信息说明栏。。我们要改的就是这里。。!

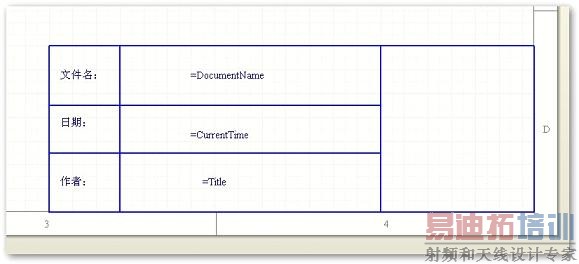

然后:单击右键找到documentoptions将复选框titleblock的钩去掉。去掉后。。信息说明栏就消失了。这时你可以用非电气属性的线划出自己想要的框框!在自己所画的表格中标注文字,就要用到place/txtstring这些只是标明一些标题如“图名”,“设计人”等。下面是我随便画的。。。大家可以根据自己的爱好来加!

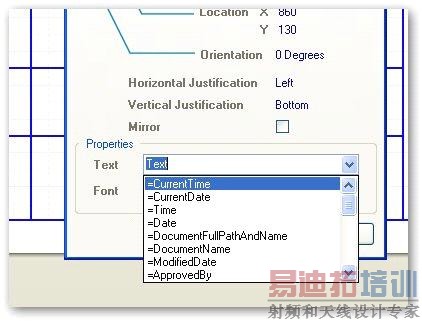

下面来加链接。它后面的表格中的文字要用超联接的方式标明。在place/txtstring中编辑文字的下拉菜单中选择currenttime,time等。。这些超联接的文字要在documentoptions下的pararmeters中填。如下图.


这是加当前时间,也就是日期。不过加什么也没关系只要你自己知道如何对应!如下图:


这些超联接的文字要在documentoptions下的pararmeters中填。一定要找好对应的。

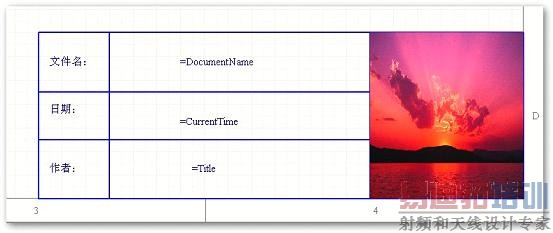

弄好了。。点OK! 也可以加图片:点击place/Drawingtools//graphic选择一定的空间就可以在其中加入图片了。如下图:

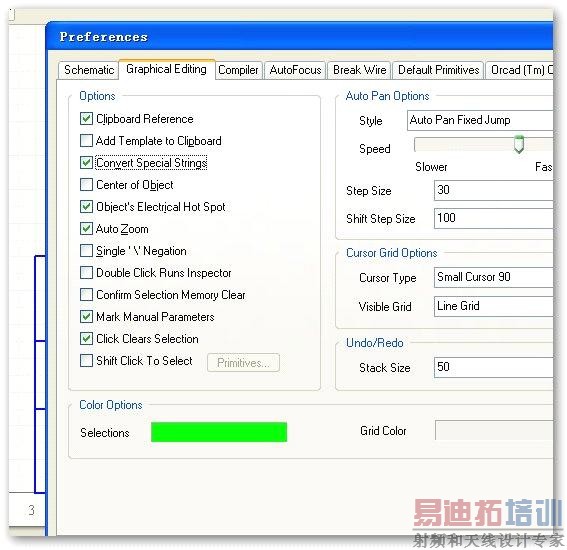

要想你编辑的内容能在其中显示出来,你还要点击右键prefernces在选项卡中选择graphicalediting把复选中的第三个选上。


点确定。。。。你的内容就出来了。大家是不是看到第二不是日期而是时间,这就是我们当时选区的“Currenttinme”要时期就找。“Currenttdata”。要想一打开DXP就是你的sheet你还要把prefernces中的第一个选项卡中的最后一拦filename中的文件选成你的模版。

好了。一个模板弄好了。。。保存。关掉,我们来新建成一张原理图,看看。


如果有什么不理想的地方就再进模板调试。
