PCB设计是一个考心思的工作，谁的心思密，经验高，设计出来的板子就好；因此设计时要极其细心，充分考虑各方面的因素，本期继续由快点PCB大神给大家分享在单板项目设计中，需要考虑的一些具体因素及做法。

下面，板儿妹带你看看具体的操作和做法吧！

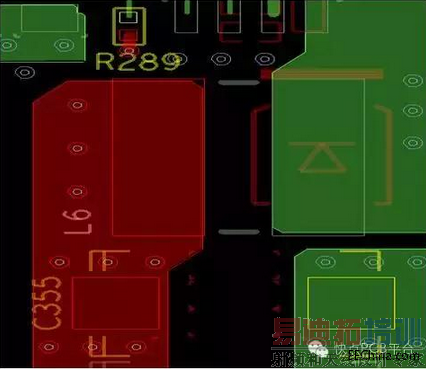

第1例：在电源开关设计时，需要注意电流流过滤波电容再取样。

我们来看看修改前情况：

修改后是这样滴~

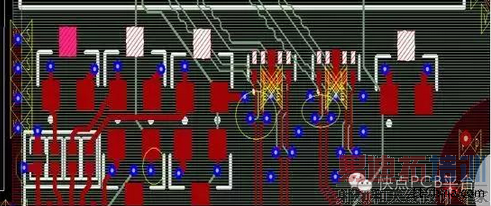

第2例：D28、D29及旁边的单路等防护器件走线时请注意右侧示意图，接口信号先经过防护器件再从防护器件到接口芯片，否则防护器件没有作用。

修改后：

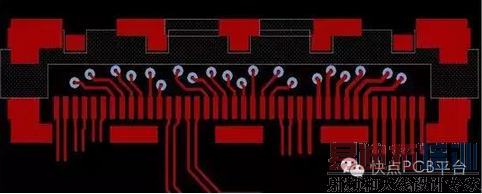

第3例：需要注意的是特殊器件出现方式。（其中过孔可用VIA8-BGA/ VIA8-GEN的孔）

第4例：贴泡棉的禁布区建议往外3mm

紫色部分周围2mm内不要走线和放器件（这里是压导电棉，需要防止导电棉变形碰到周围器件和导线引起短路）

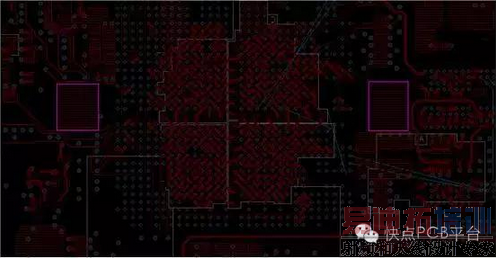

第5例：CLK/RST/RESET内层走线不能跨分割，信号与其它信号满足3W原则

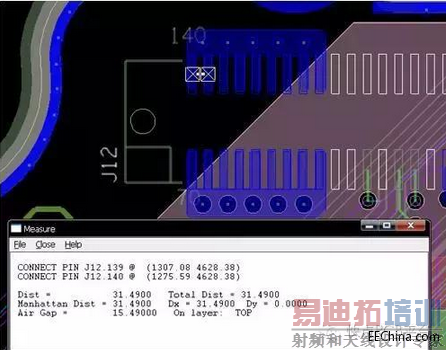

第6例：Package Symbol: SX4-0705 的处理方式：

第7例：不规则板框加辅助边：（四边加成一个方形）

第8例：IC芯片PIN与PIN之间的间距小于或等于0.5MM的情况下所铺铜皮需要挖空

板儿妹还是非常感谢在今天这么特殊的日子里（11.24），我们的快点PCB工程师大神给大家分享在单板项目设计中一些经验。
