谈一谈为什么要一点接地（ 解）

　　简介：本文详细介绍了PCB板中模拟电路和数字电路共地和不共地的区别。
　　为了大家看的明白...我就用ORCAD画了两个电路,一个是一个普通的三极管模拟放大电路,另一个是数字电路振荡器...好了不废话了...上图...
　　下面是一点接地时候两个电路的电路图...
　　


　　其实在原理图中没有必要把一点接地画成这样... ,只是为了大家看的更明白....大家可以看的出来,左边是普通的放大电路...右边是一个振荡器..因为仿真时候数字电路部分的电流太小,所以后面接一级三极管...
　　下面是两个电路的波形图...
　　


　　大家可以看的到...这两个波形...都十分好... ,没有失真....
　　红色的为三极管放大器放大时候的波形...绿色为振荡器波形...有人可能要问红色的为什么前一段波形不行...那是因为在ORCAD中模拟实际的电源...从没电到有电...是有一段时间的...所以前面一段波形很小... ...
　　大家可以看出一点接地,两个电路都没有影响....互相工作的都很正常....

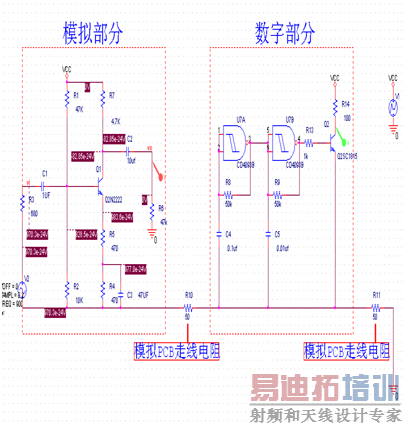

　　下面发的不是一点接地时候的电路图....
　　


　　我这里面用两个电阻来代PCB上走线的电阻...我想有人肯定会说,这不是扯蛋吗,PCB上的电阻哪有这么大.50欧...哈哈.在这里我为了大家看的更直观一些,所以用这么大...实际上是不会有这么大的...但相对于频率高的电路来说,有时候导线的阻抗远小于感抗!!!那就可能会产生这么大的电阻了.这里是数字电路接在后面
　　下面发的是两个电路的仿真波形....会不会和刚才一样没有干扰呢....
　　


　　大家可以看到模拟电路的波形放大被干扰的不成样子了...

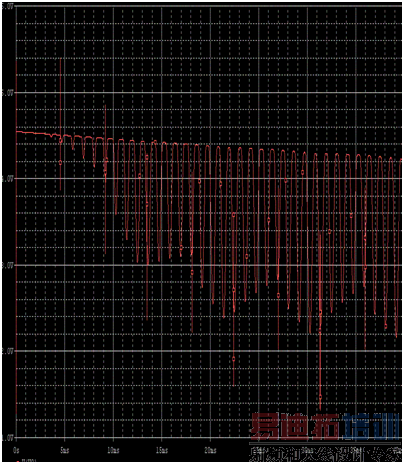

　　单独发一张模拟的波形图...
　　


　　这失真是惨不忍睹....
　　下面发数字的... ...由于数字的布在离电源近... ...被干扰的不是很严重...
　　


　　大家可以看到数字电路还是被干扰了... .....

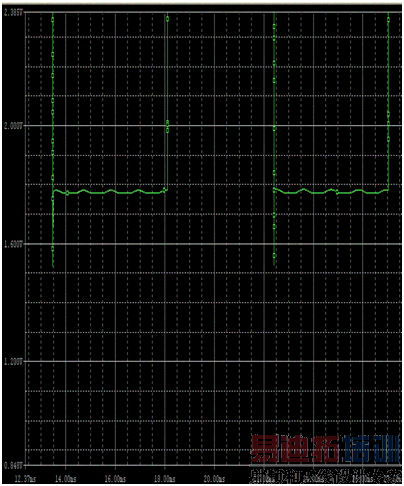

　　再发一个放大的图来大家看看...
　　


　　大家可以看看...被模拟干扰了吧... ...
