一款肖特基二极管降压转换器基本原理电路

录入：edatop.com 点击：

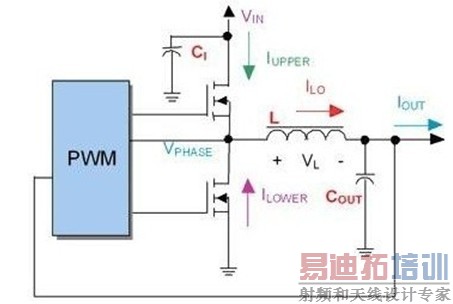

同步降压指的是MOSFET用作低边开关。相对应的，标准降压稳压器要使用一个肖特基二极管做为低边开关。和标准降压稳压器相比，同步降压稳压器的主要好处是效率更高，因为MOSFET的电压降比二极管的电压降要低。

低边和高边MOSFET的定时信息是由脉宽调制(PWM)控制器提供的。控制器的输入是来自输出端反馈回来的电压。这个闭环控制使降压转换器能够根据负载的变化调节输出。PWM模块的输出是一个用来升高或降低开关频率的数字信号。

该信号驱动一对MOSFET。信号的占空比决定了输入直接连到输出的导通时间的百分比。因此，输出电压是输入电压和占空比的乘积。如果系统效率足够高，就可以采用更高的开关频率。频率更高，就可以使用更小的外部无源器件，即输出电感器和电容器。
