PCB电源 - 开关电源介绍

作者：一博科技

对硬件工程师而言，电源是不可避免的，甚至是整个板子最重要的模块。不同的PCB，各种各样五花八门的电源模块，做过的见过的也不少，但总的归类来讲，一般的DCDC电源转换模块也就不外乎开关电源模块和线性电源模块两种，其他的变化总是万变不离其宗。

后面几篇文章就主要介绍一下这两种电源模块的原理和layout注意事项。至于AC-DC转换，或者其他相对偏门的POE电源，都不在本次的规划之内了。

开关电源简介

首先介绍的是开关电源。说到开关电源就不能不提到两个单词buck和boost。感觉不管什么词，只要变成英文就显得特别高大上，其实这个对应的就是降压开关电路和升压开关电路。再用更接地气的说法来讲，就是串联开关电路和并联开关电路。一下子就把层次拉到熟悉的初中物理知识了，简化电路如下图所示：

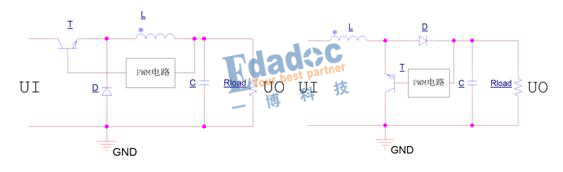

图1 串联开关电路  图2 并联开关电路

开关电源顾名思义就是通过控制晶体管的导通截止来转换电压，由于部分时间工作在截止状态，功耗比较小，发热也比较小。所以相较与线性电源模块而言，效率比较高，发热也没有那么厉害。



图3 开关接通状态  图4 开关截至状态

开关电源的工作原理其实比较简单：当晶体管基极为高电平时，晶体管饱和导通，等效电路如图3所示，此时电感L储存能量，电容C充电。当晶体管基极为低电平时，晶体管截止，等效电路如图4所示，此时电感L释放能量，电容C放电。通常我们的PCB板上还有采样电路，反馈电路，以此来调节基极控制电压的占空比，来达到稳压的目的。同时，由于负载和晶体管串联，输出电压小于输入电压，所以又叫降压开关电路（buck开关电路）。对应的并联开关电路原理相似，同时由于晶体管并联，电感产生的感应电动势与电压相叠加后作用于负载，所以输出电压会高于输入电压。

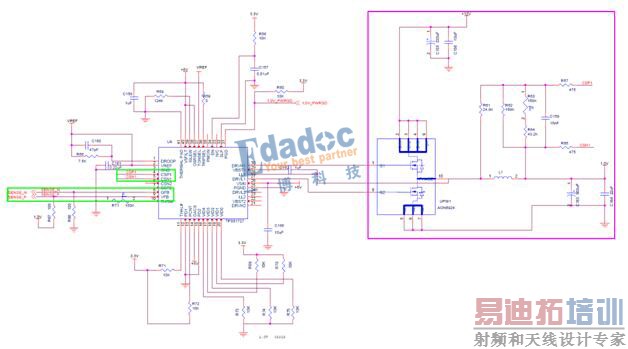

实际的开关电源电路图一般如下图所示：一般开关电路在PCB中主要包涵输入滤波，开关电路，控制电路，输出滤波四个主要部分，其中红色框是主电流通道，包含输入滤波，开关电路，输出滤波三个重要的部分，其余部分为控制电路，其中需要重点关注的部分为采样电路和反馈电路。

滤波电路对于开关电源是很重要的，因为模块本身电源转换时通过晶体管的开关来控制的，那么开关的过程中就会产生尖峰脉冲干扰。输入滤波一般应该包括大容值电容和小容值电容，小容值电容靠近晶体管放置，能给晶体管内部高频电流提供到地的回路。大容值的电容则能给晶体管输入平稳的直流稳压电源。而输出部分的大容值电容则是用于给负载提供平稳的直流电源。在负载电阻发生变化时，由于开关电路需要通过采样、反馈，调节占空比的方式来调整输出电压，不能随时调整，所以需要一个大容值电容充放电来缓冲。
