交流电源LED照明保护

录入:edatop.com    点击:
金属氧化物压敏电阻(MOV)通常用于交流输电线路电压应用中的瞬态过电压抑制。闪电、电感性负载的开关或电容器组的切换都可能导致瞬态过电压情况的产生。在这些应用中,还存在着持续异常过压/有限电流条件等潜在风险,这可能导致MOV进入热失控状态,并进一步引起过热、出气和可能的着火现象。

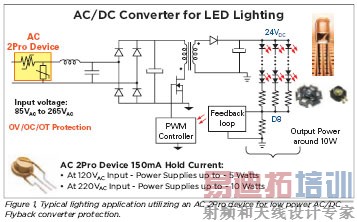

新的散热增强型MOV可帮助保护很多低功率系统免受由过流、过温和过压故障造成的损坏,包括雷击、静电放电(ESD)浪涌、中性丢失、错误的输入电压和电源感应。这些器件有助于为交流电源LED照明系统提供保护,如图1所示。



集成器件有助于减少元件数量

在正常的运行条件下,施加在MOV上的交流线路电压将不会超过该器件的最大交流方均根电压(VAC RMS)额定值,而且假设只要瞬态能量不超过MOV的最高额定值,短时间瞬态事件就可以被钳位在一个合适的电压水平。但是,持续异常的过电压/有限电流条件(如中性丢失)可能导致MOV进入热失控状态。

通常通过与MOV串联放置一个热切断(TCO)器件来保护MOV免受过热损坏。典型的线路电压瞬态保护方案也可集成一个过流保护元件(如保险丝),来保护系统免受由超过预定水平的过流过载所造成的损坏。

过流条件和热失控

泰科电子的交流2Pro.器件将一个高分子聚合物正温度系数(PPTC)元件和一个MOV元件集成在一个热保护器件里,以便在过流或过压情况下提供可复位功能。这种集成器件的方法可帮助制造商满足IEC61000-4-5和IEC60950等行业要求。

未受保护的标准MOV元件通常被限制在275VAC RMS,以针对通用的输入电压范围。在中性损失的条件下,它们可能会因过热而产生负面结果,即使在电路的上游已使用了保险丝或电源电阻。

AC 2Pro器件中的PPTC元件有助于防止热失控,保持变阻器表面温度低于150°C和防止器件达到由过压瞬变所造成的不安全温度。



工作原理

虽然施加到一个MOV上的交流线路电压通常不会超过该器件的最大持续工作电压额定值,但是有可能发生超出这些限制的过压瞬变。2Pro器件将PPTC技术与MOV集成在一起,当MOV长期处于持续过压情况下时,可提升过流和热保护能力。

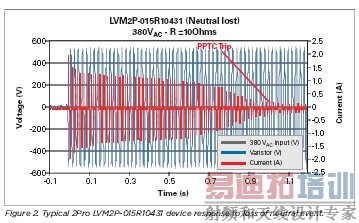

在过压瞬变的情况下,如图2所示的中性损失事件,2Pro器件中的PPTC元件就会发热、跳脱并进入一种高阻抗状态,从而帮助降低MOV器件失效的风险。

供稿:泰科电子
