基于PSPICE的CPU供电IC仿真分析

基于PSPICE的CPU供电IC仿真分析

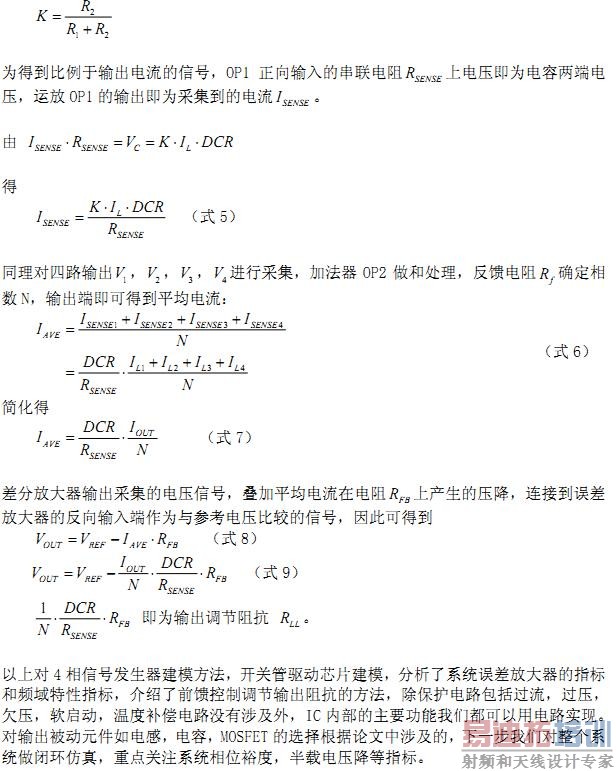

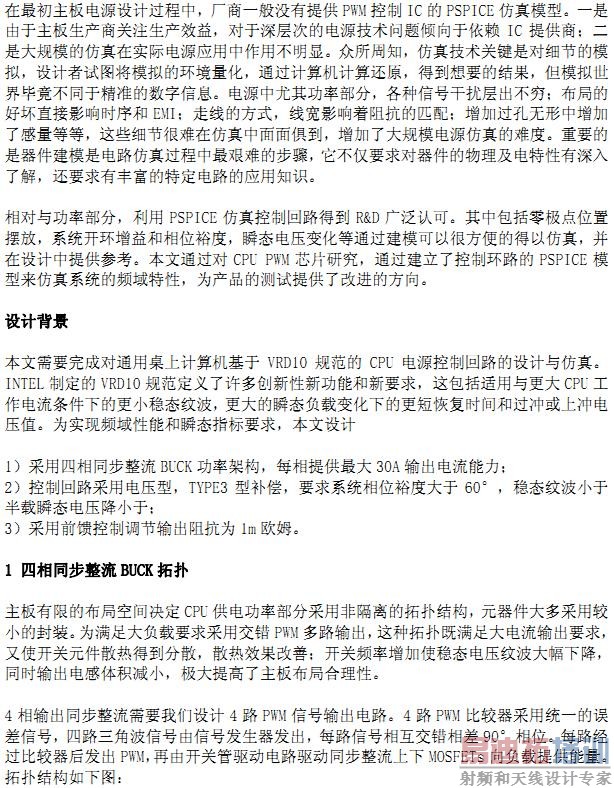

在最初主板电源设计过程中，厂商一般没有提供PWM控制IC的PSPICE仿真模型。一是由于主板生产商关注生产效益，对于深层次的电源技术问题倾向于依赖IC提供商；二是大规模的仿真在实际电源应用中作用不明显。众所周知，仿真技术关键是对细节的模拟，设计者试图将模拟的环境量化，通过计算机计算还原，得到想要的结果，但模拟世界毕竟不同于精准的数字信息。电源中尤其功率部分，各种信号干扰层出不穷；布局的好坏直接影响时序和EMI；走线的方式，线宽影响着阻抗的匹配；增加过孔无形中增加了感量等等，这些细节很难在仿真中面面俱到，增加了大规模电源仿真的难度。重要的是器件建模是电路仿真过程中最艰难的步骤，它不仅要求对器件的物理及电特性有深入了解，还要求有丰富的特定电路的应用知识。

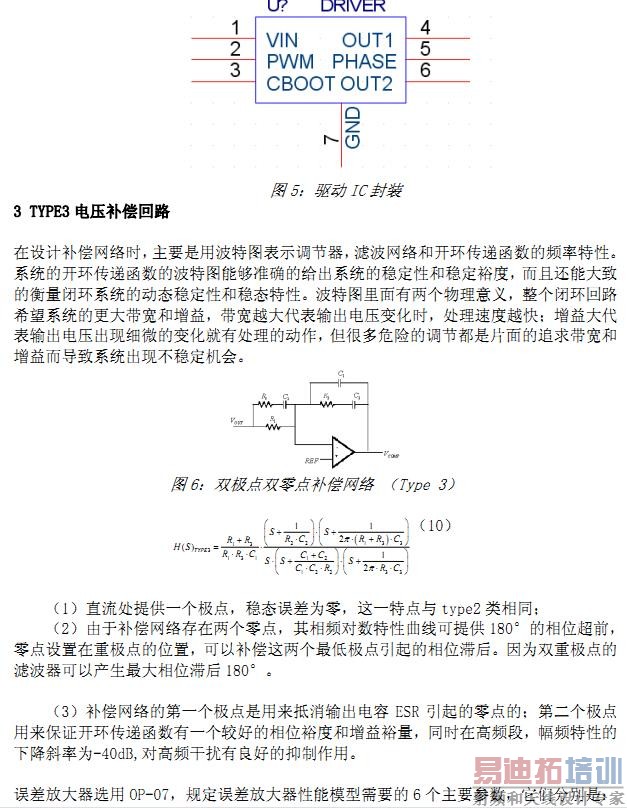

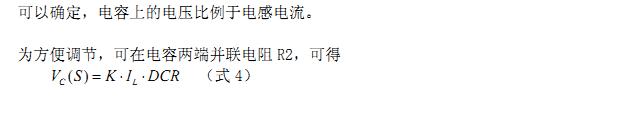

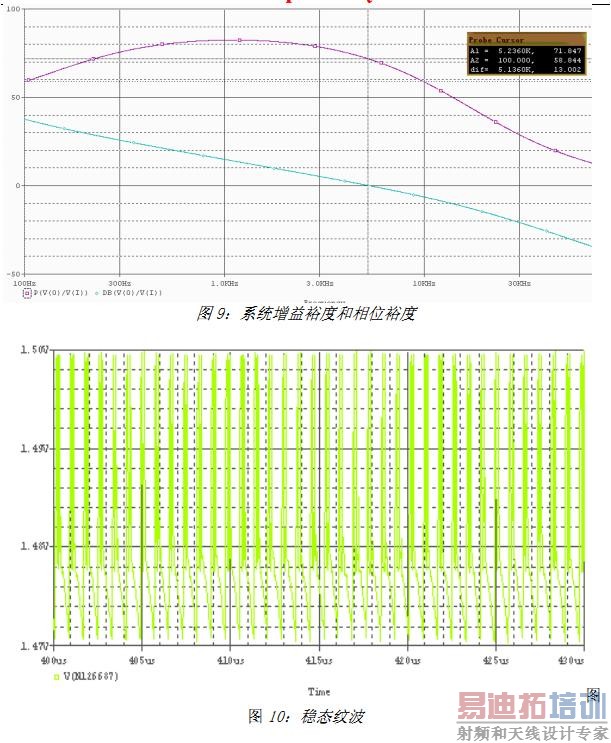

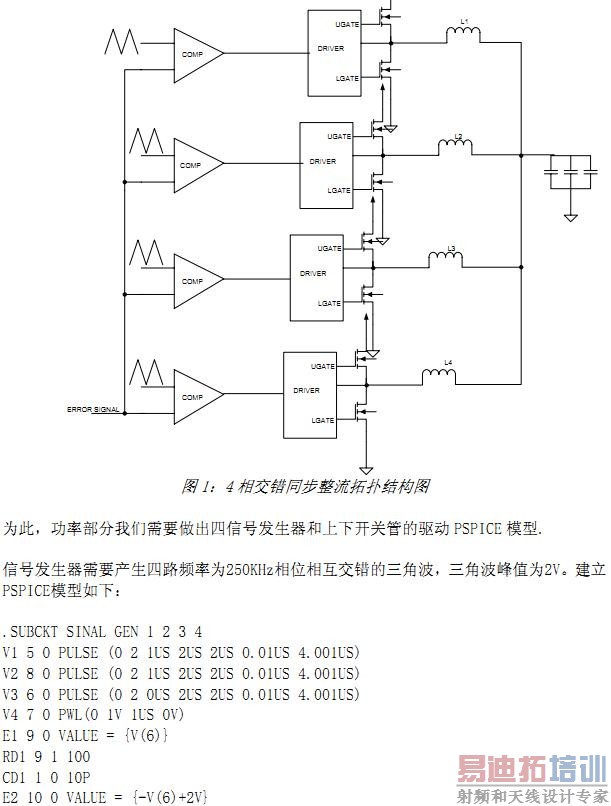

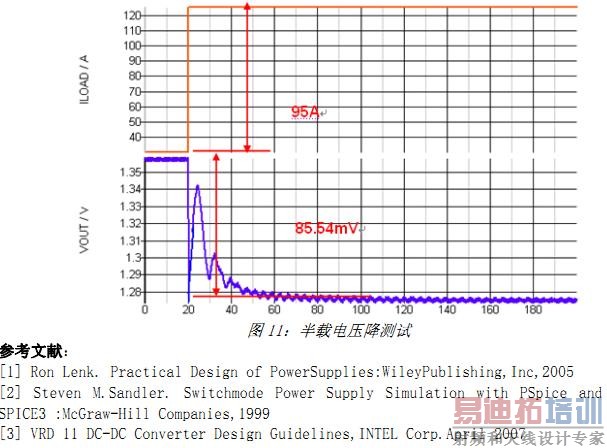

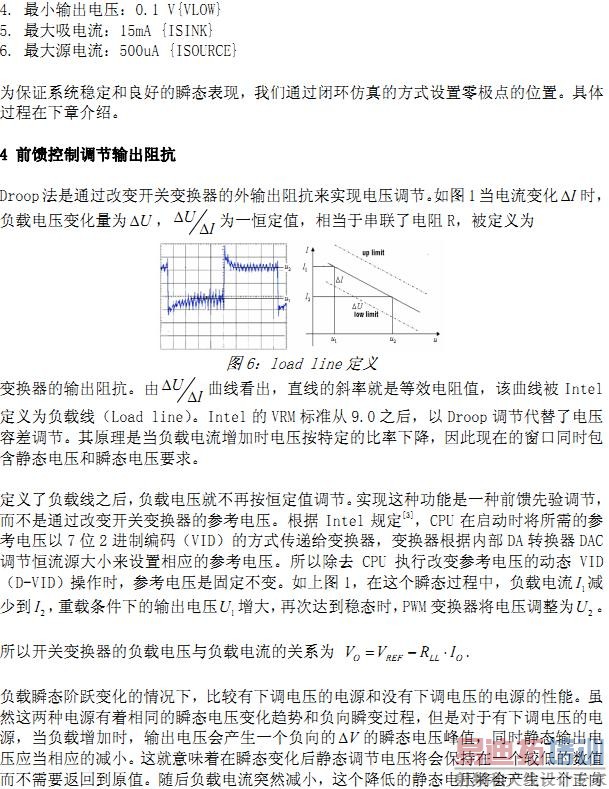

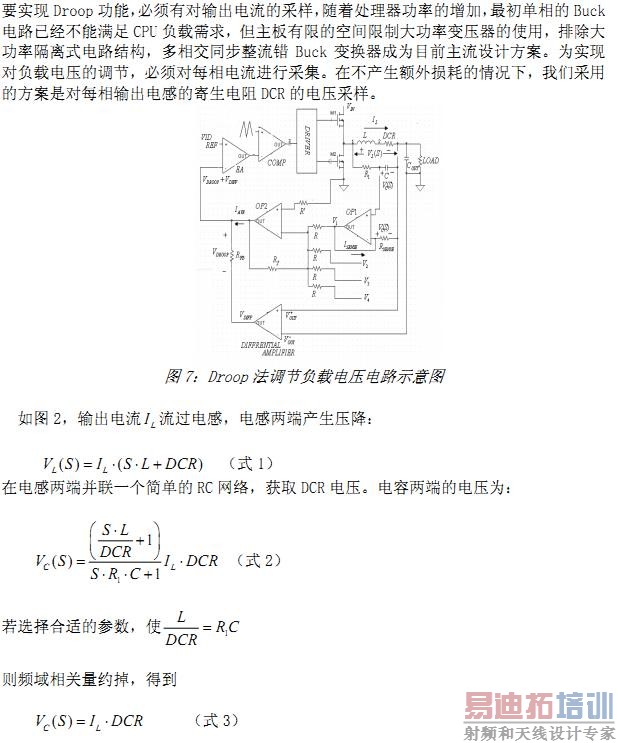

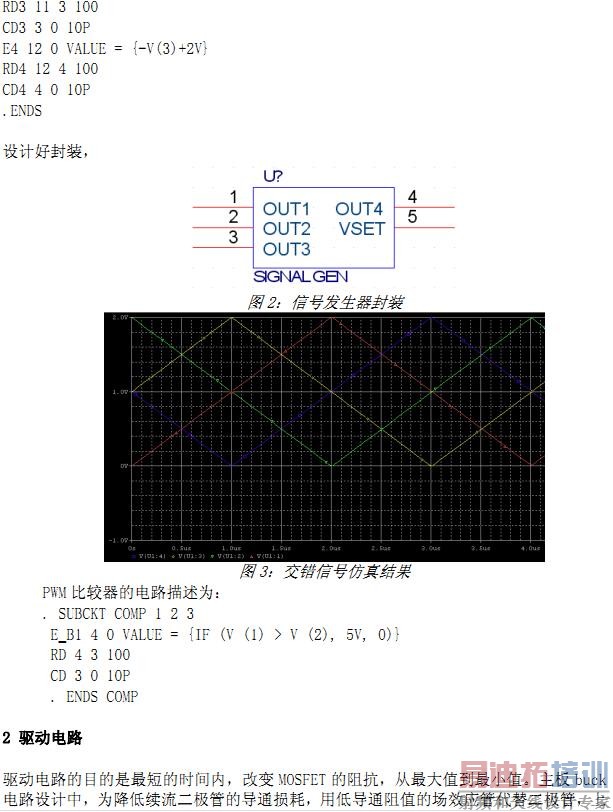

     相对与功率部分，利用PSPICE仿真控制回路得到R&D广泛认可。其中包括零极点位置摆放，系统开环增益和相位裕度，瞬态电压变化等通过建模可以很方便的得以仿真，并在设计中提供参考。本文通过对CPU PWM芯片研究，通过建立了控制环路的PSPICE模型来仿真系统的频域特性，为产品的测试提供了改进的方向。
