POWER PCB中遇到的几个问题
录入：edatop.com 点击：
请教高手们几个问题:1.POWERPCB中怎么单独设置大电流电源铜膜走线的厚度?2.POWERPCB中怎么设置某一区域不上绿油呢?3.POWERPCB在哪里设置过孔开窗与不开窗呢?先谢谢你指导.
1.在规则里面有网络设置，可以设置单个网络线宽。2.不上绿油，可以在阻焊层画线，我是这样做的。3.不清楚。
谢谢xfcy1.你说的是设置线宽,我想请教的问题是怎么单独设置厚度

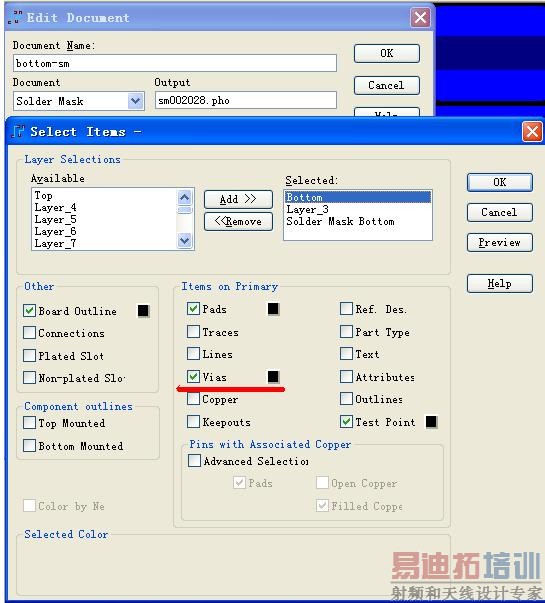

看看下图，别的不说了
过孔开窗与不开窗在出Gerber里面设置就行了。
是的
谢谢各位怎么单独设置铜膜走线厚度使大电流的走线不上绿油还是不明了,望各位指点
在阻焊层画2D线或画其它图形后,相应的图形下的铜皮就不会上油对吗?
lixuejun_2:在阻焊层中选择过孔,则开窗,不会则不开窗对吗>?
楼主，我有点不明白，增加电源布线的厚度，效果和增加走线宽度有不同么？为什么要单独增加厚度呢？
