PADS2007自带库，PCB封装为什么没有阻焊层？

录入：edatop.com 点击：

软件是pads2007.4 ，自带库里所有元件都没有阻焊层和助焊层，第一次用这个软件，不太理解
难道要我手动把常用元件一个一个的加上阻焊层和助焊层吗，那太麻烦了吧？大家都是怎么做的？
两台电脑上都是如此，难道自带库的封装都没有阻焊和助焊层吗？
是我的软件问题，还是大家的也一样呢？

怎么没人回复呢，难道这个问题太高深了，还是太低级了？

我也正在分析这个问题

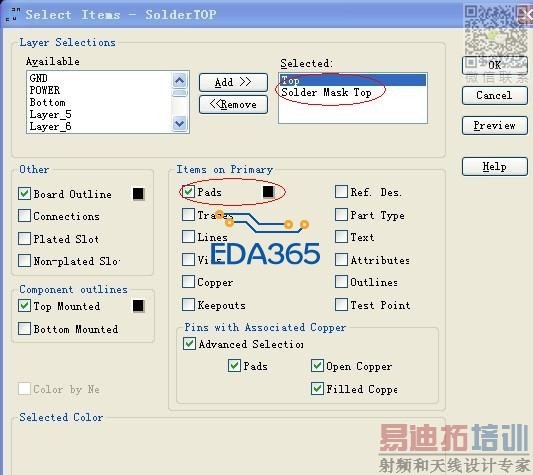

你在出阻焊或者贴片层GB的时候，只要把相应顶层或者底层的焊盘选上即可啊，没必要给封装添加阻焊或贴片层

是不是阻焊层的颜色没有打开啊

pads中库中没有阻焊层，是可以理解的。原因是在画PCB时阻焊层是没有用，只是在生产加工的时候才会用到。所心PADS通常的做法就是在生成光给文件的时候，添加阻焊层时一个“选项”中可以设计，一个统一的阻焊比焊盘大多少?
这样可以理解了吧？

多谢大家，终于理解了

可能单独设置了阻焊，所以软件默认的被屏蔽了

不用可能, 先搞明白再来回答也不迟.

因為實在太簡單了，根本不用管他默認就可以了

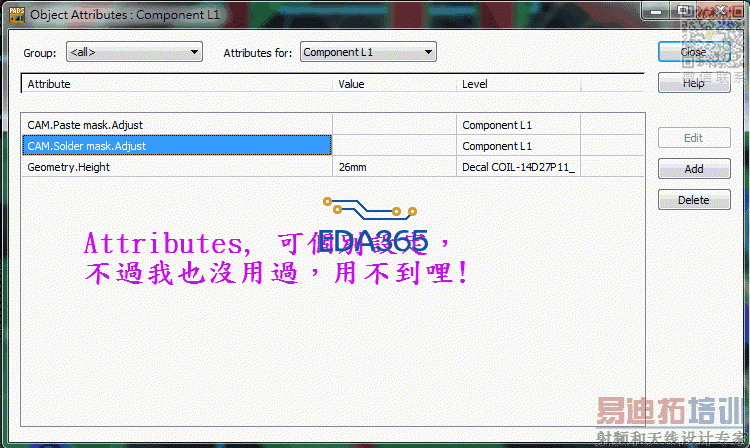

Attributes 個別設定

因为不要，就能做出来要的光会文件！
