CAM PLAEN

录入:edatop.com    点击:

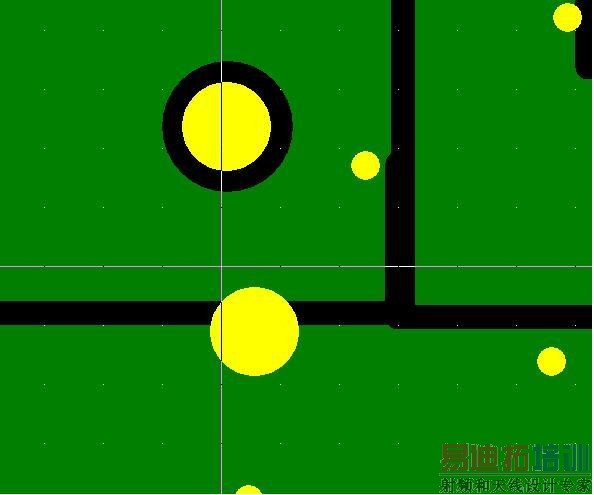

我在一个网友发的文件中看到他的中间层设置是负片,用二维线直接隔开,可是我打开GERBER却看到有些孔在二维线的中间,这样会不会短路,为什么没有自动隔开呢,

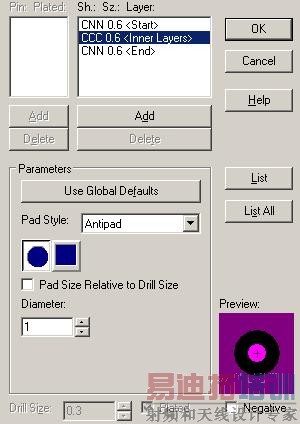

這是短路了沒錯,負片的作法padstack要在25層做一個比原來的pad大的隔離pad,我想這pad應該沒做第25層..



很是奇怪啊,这个孔是个VIA通孔,我分别照着2楼与3楼的方法,出来的GERBER还是一样,根本没有避开,这个板子是TANG99上传的美国Genesis方案的大屏幕液晶电视驱动PCB,不知是不是负片出GERBER的方法不一样,还是怎么的?

3樓的設定是正片的作法,使用於負片是看不到效果的.

负片是要加25层的如2楼所说

我用以前的4层板把中间层设为负片,不知为何导出GERBER中,本来应该是地的,可是它却与同为地的VIA孔隔开了,与其它不同网络的点又为一起了,

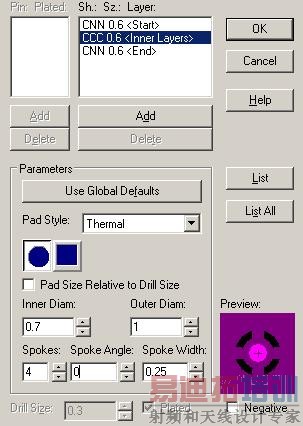

在SetupLayer definition..CAM planeAssign nets要將你的gnd net選上轉gerber時才會變成花孔.

已经将GND 选了,不行,还是反着来,是GND的隔开. 不是GND的地方反而连起来.如果有一大片的地方,不想铺铜的话,是不是只有把二维线加粗再加粗呢,
