这种铜皮是怎么做的阿？
录入：edatop.com 点击：

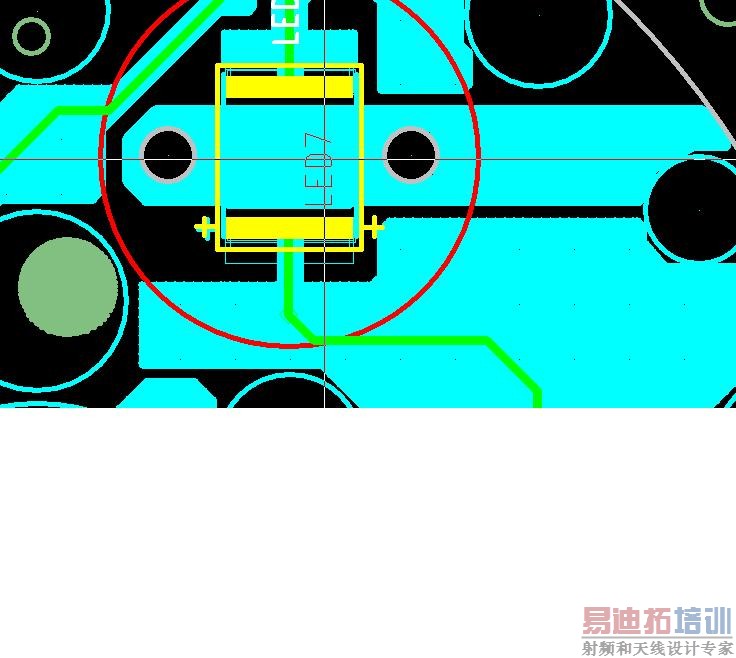

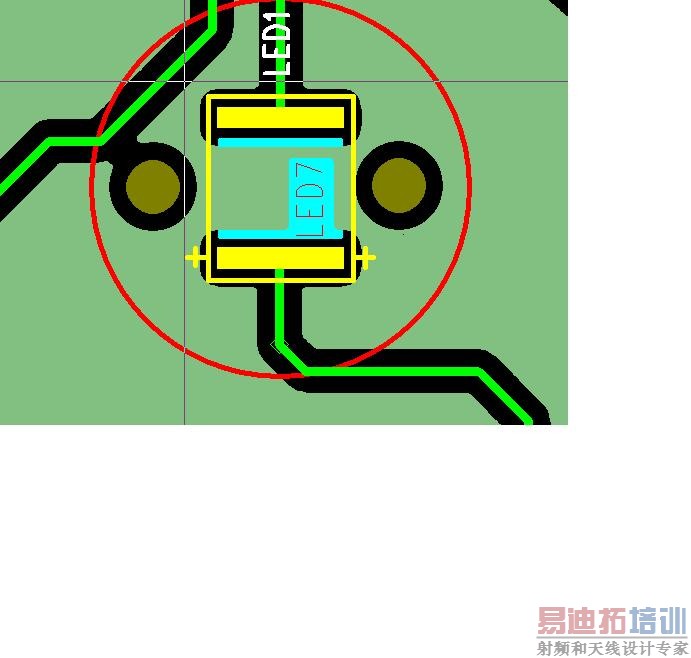

如果说是用copper pour的话,铜皮是会避开走线的啊？见第1个图片 如果说是用copper的话，元件旁边的两个定位孔也会也会铺满铜皮的，我用copper cut out 和board cut out 来做这两个定位孔也不行，在CAM输出是第2个图片那个样子的要做成第3个图片的样子该怎么做呢？
先用copper,再用copper cut out 画两个实心圆,然后把两块copper一起combine就Ok了.
不懂你是什么意思
你是不是要这种效果？
对可是我用 copper cut out 怎么不行呢？
学习啦
combine,联合一下。
具体怎么做的？
不会都下班了吧？没有人帮忙的
先用copper命令画一块铜箔,再用copper cut out命令在这块铜箔上面画两个实心圆,然后全部选种以上东西，接下来就右击选择combine就Ok了.然后在挖空的地方画两个board cut out圆就好了．其实你不用这么麻烦做的，你搞两个焊盘放那里做定位孔不是更方便！
