引脚周围的地包围怎么画出来的?

录入:edatop.com    点击:

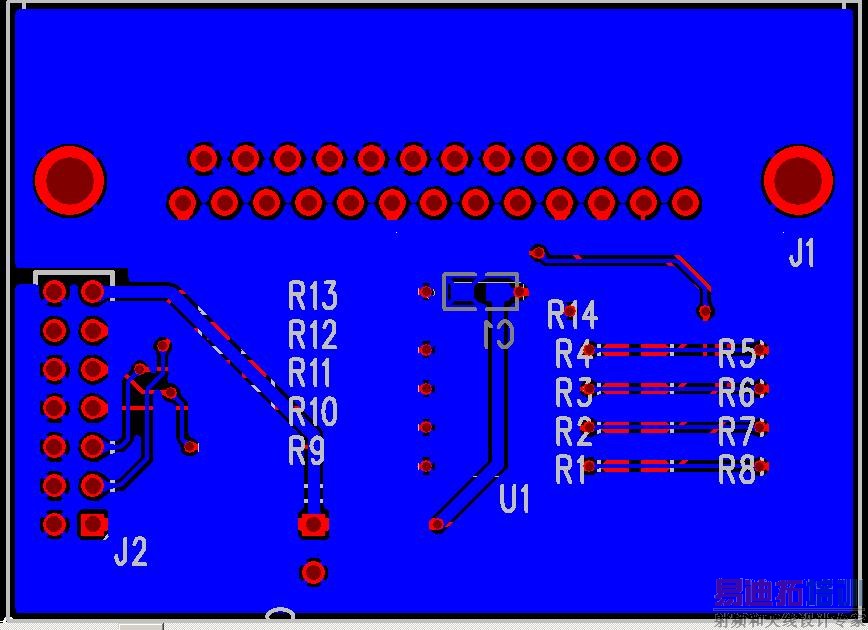

请问一下如图中所示的引脚周围的圆形的地怎么画出来的感觉像是铺铜,但是flood之后就全是铜了,像第二张图那样了。请问一下第一张图的效果怎么做到。还有就是有的时候那些引脚上有那种白颜色的十字图形,这个怎么出现?多谢


这其实是两种显示模式,你输入"PO"就可以切换.或者你按"ctrl+enter",改变drafting/dispaly mode的属性也可以的.

至于你说的白颜色的十字图形,能否再截那个图发出来看看.

你说的白颜色的十字图形,应该是热焊盘,那在多层板中用到的如4层6层板等。

这个不是什么包地,呵呵!每次铺好铜以后,如果直接保存文件,数据比较庞大,导致你保存的文件变大.pads这个软件可以解决这个问题.每次你铺好铜再保存关闭,软件只保存你铺铜的外框,下次只要hatch就可以回复原状了.

xiaorou405说得对,那是铺铜的影线,这样产生的数据量就少点。

不错 已经学到啦

呵呵,正确的回答。如上。
