R G B信号走线的理解
录入：edatop.com 点击：
有关R G B信号走线的理解，找到的一点资料上这样说：
基本走线要求:
1. RED、GREEN、BLUE 必须绕在一起，视情况包GND. R.G.B 不要跨切割。
2 HSYNC、VSYNC 必须绕在一起, 视情况包GND.

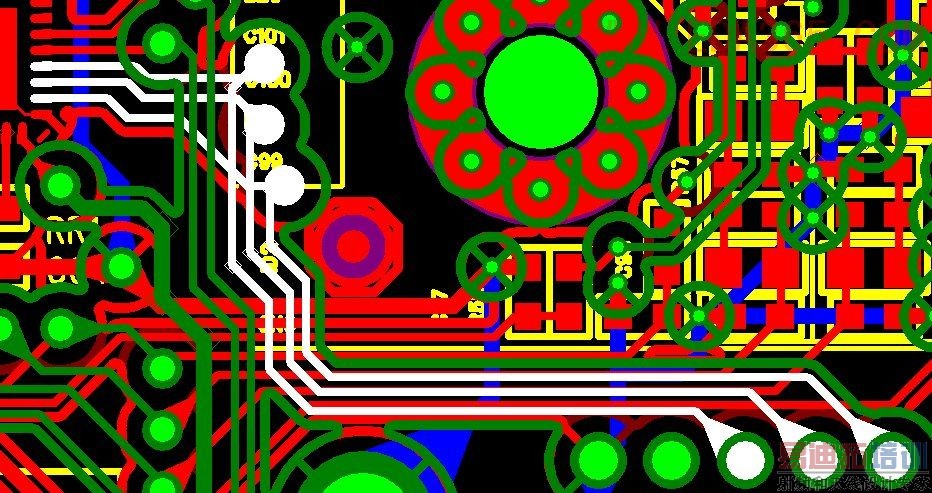

我之前自己的RGB走线情况如下图白色高亮所示的。请问：
1，什么叫“绕在一起”，什么叫做“跨切割”？
2，pads中如何包地操作？谢谢！
基本走线要求:
1. RED、GREEN、BLUE 必须绕在一起，视情况包GND. R.G.B 不要跨切割。
2 HSYNC、VSYNC 必须绕在一起, 视情况包GND.
我之前自己的RGB走线情况如下图白色高亮所示的。请问：
1，什么叫“绕在一起”，什么叫做“跨切割”？
2，pads中如何包地操作？谢谢！
绕在一起就是并行走线吧？！
跨切割就是假如你有模数分开的话，同一信号线在模拟跟数字两边都有走线，最明显表现就是地层左边为数字地右边为模拟地，而信号线从数字地上方（左）走到模拟地上方（右）了
pads没有特定一个功能说包地，所谓包地需要你手动沿信号线两边走地线
不错 ！
谢谢
！
谢谢！
