们请进---关于金手指的问题?

录入:edatop.com    点击:

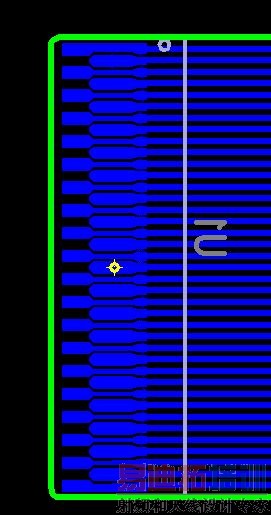

如下图:不知道为什么。在CAM里面运行有金手指那一些层时,速度很慢。输出的GERBER文件也200多M一个。routing layer,paste masklayer and solder mask layer都是那么大。这是正常现象还是我的PCB文件那里有错?请各位高手们做个解答?有做这个金手指 FPC的朋友们。是否遇到有如此问题?

你用的什么软件?350按F查看下手指是否是由很细小的线组成的,GENESIS的话先优化再输出就可以解决了(输出后就是一个整体的,没有办法再去单独补偿了)造成数据量大就是说它不是由正常的PAD和线组成的GBR,是由细线组成的PAD和线。和是不是手指板,是不是FPC没有关系的!

你分析的很对。用PADS 做的。那个金手指的每个PAD是由铜皮+焊盘assosiate联合而成的。我电脑上没有装gensis软件。除了这个这个软件优化还有没有其它的办法。

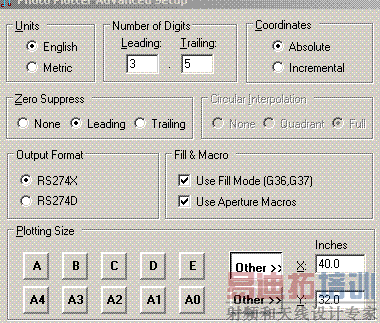

这个问题得到了解决。靠人还不如靠自己。原来在下图中的USE FILL MODEL前面打勾就行了。
