使用pads2005sp2时，遇到VIA设置的问题，希望得到解答
录入：edatop.com 点击：

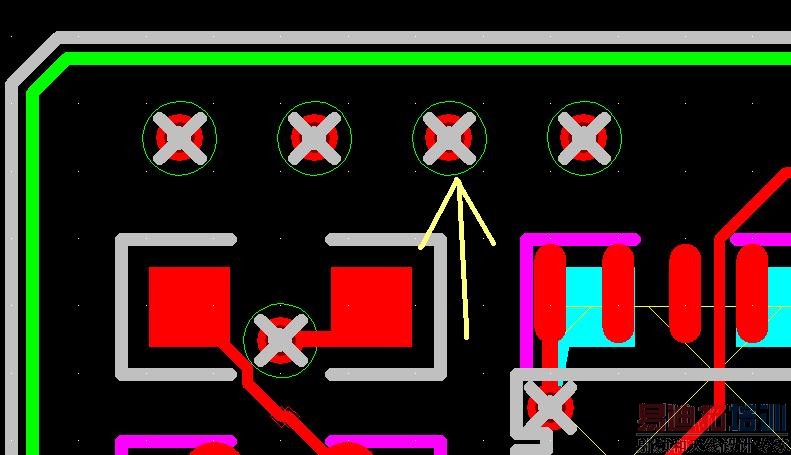

pcb板子lay好后会在空余的地方打上地孔,(方法是选地网络,然后add via).如下图:

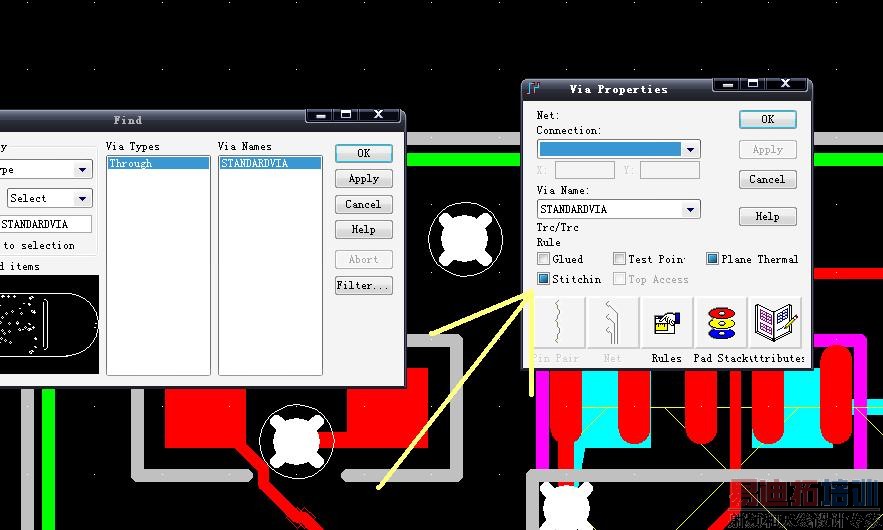

查看它的属性如下图:
因为勾选了stitchin,我无法选中via ,如果取消stitchin就可以选中via进行移动.但是删除一个via会把一起加的其它via也删掉.请教高手是不是在那个地方有设置via的一些属性啊?不然很不方便呐,而且以前不是这样的,以前add via后可以随意选择一个via,可以删除移动拷贝的,是不是哪个地方被我修改了性质???
查看它的属性如下图:
因为勾选了stitchin,我无法选中via ,如果取消stitchin就可以选中via进行移动.但是删除一个via会把一起加的其它via也删掉.请教高手是不是在那个地方有设置via的一些属性啊?不然很不方便呐,而且以前不是这样的,以前add via后可以随意选择一个via,可以删除移动拷贝的,是不是哪个地方被我修改了性质???
选中哪个网络的任意PAD或责TRACE然后按F5，右键后ADD VIA,看看还会不会有这个问题
好的,我试试,先谢谢楼上的
我遇過但沒有解決
顶贴排序
????
