用铜皮连接几个焊盘遇到的问题

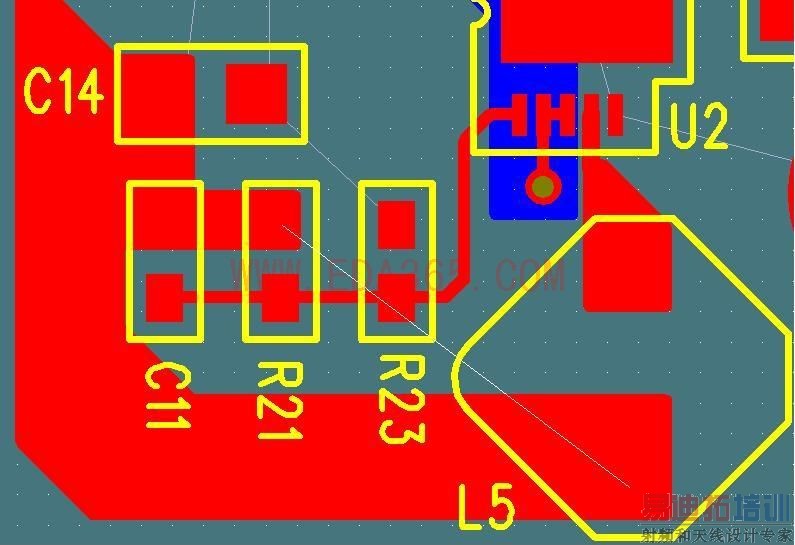

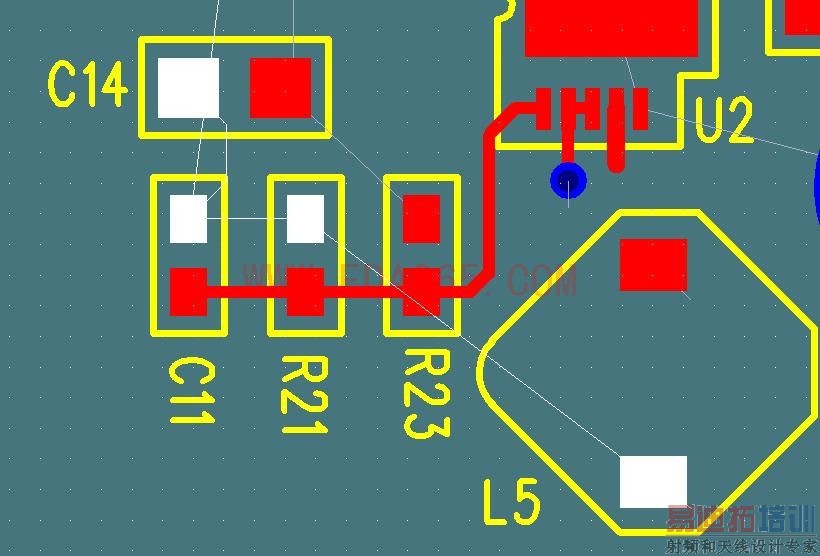

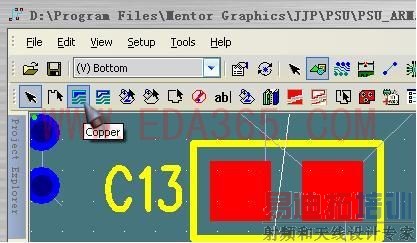

我在使用pads 2005 SP2时遇到一个问题，就是我需要将同属于一个网络的几个焊盘用一大块铜皮连接起来，而不是用导线，如图1所示，白色为同属于一个网络的几个焊盘。于是，我采用工具栏内的copper按钮（如图2所示）画出一块铜皮并选择与它所覆盖的焊盘一致的网络，效果如图3所示，问题是：图3中R21和L5之间仍然有一条飞线连接，按我的理解：既然我用铜皮将它们连接，那么飞线就应该消失才对呀！难道我这样操作有问题吗？有人遇到同样的问题吗？如何解决呢？请高手指点。谢谢！

在R21与L5之间走一次线就可以了。有时走过线了再铺铜也会出现这种情况的

这个方法我试过，是可以的，但总觉的挺奇怪的，而且虽然铺完铜皮后仍有飞线，但是在connectivity验证时，却没有报错，看来没什么关系的！不过还是会给人误解的。

只要你确认连接了就没啥的

因为铜皮只是管脚上的网络覆盖而已
你挪到其他地方也不会怎的

方法很对。至于走线后仍然出现鼠线偶倒是没有遇到过。

感谢共享！感谢共享！

我遇到过这种情况,不过在2007里面设置铜皮属性为solid就行了.
2005还不会设置,高手会的说一声.

添加网络名

给铜皮添加网络就可以了

1. 你只要點該銅箔的NET(例 GND )PCB设计论坛网站1 u3 J$ |6 u. N
2. 按右鍵點View Nets 以後,點GND
3. 在View Unroutes Details 點第四項 None就會屬線消失了！

这两种方法有什么区别吗？

我明天试试，我可是当初找专业画电路板的人也没有解决这个问题啊，害的我现在都不用PADS只有allegro了，你们真是高人啊

这种情况是正常的。楼主不用担心。布完线后检查DRC无误就好了。

我觉得也是需要添加对应网络
