支招：教你如何制作带外壳逆变器

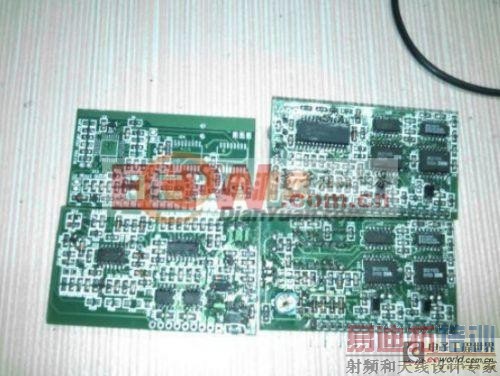

这次的逆变器最重要的特点是有外壳，比较安全，便于搬运。前级电路和以前差不多，驱动采用的是MIC4452，12A的驱动电流，60000PF的驱动能力，20NS的驱动速度，功率管采用的是IRFP2907，绝配啊，终于明白没有MIC4452这样的驱动利器，IRFP2907这样的牛管就不服贴！后级驱动板做了三种，PIC16F73，TDS2285，EG8010，和功率板的接口采用插卡式的，可以随意更换，先晒下驱动板吧：

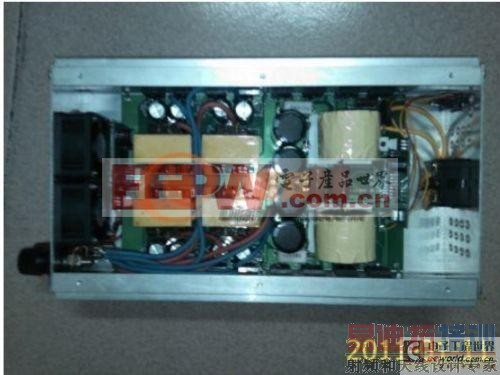

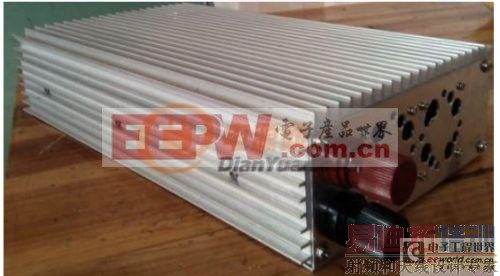

外壳长宽高分别为：300*164*64mm:

[p]

这个就叫做UPS或EPS了，后背式UPS分为逆变，充电，市电稳压三部分。自动切换的转换时间不能大于10mS.充电要做到充满自停，市电检测可以用运放差分的方式检测整流成直流信号控制切换，比如市电在一个范围内视为正常，过低或过高启用稳压电路，超出了稳压范围就启用电池逆变供电

适合24V-48V电池的前级驱动板:

[p]

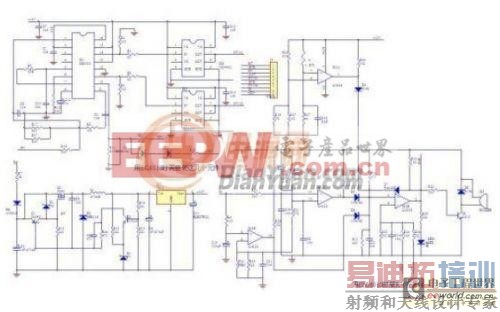

适合6-12V电池的前级驱动板:

TDS2285后级驱动板：

EG8010后级驱动板：

[p]

PIC16F73后级驱动板：

主功率板

上面为输出电流波形 ，下面为输出电压波形
