大家电路图从protel转PADS后的问题
录入：edatop.com 点击：

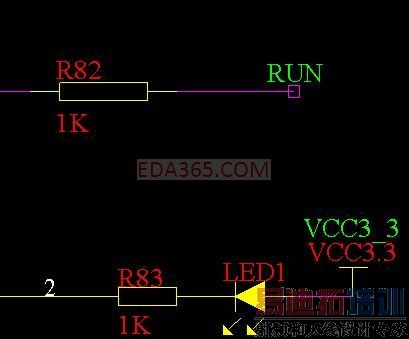

请问大家，这个电路是从protel转过来的，现在有两个问题，想请教一下大家
1、图中上部，“RUN”那里是否依然是网络标志，即网络标志功能是否一样存在
2、图中右下部，图转过来后，有个“VCC3.3”和“VCC3_3”，原来protel图中是VCC3.3，现在不知道是该用“VCC3.3”还是“VCC3_3”（我猜应该删除其中之一吧），我双击“VCC3.3”，弹出的对话的是“Text Properties”；双击“VCC3_3”，弹出的是“Net Name Properties”。我猜应该是用“VCC3_3”，不知道是否正确。
1、图中上部，“RUN”那里是否依然是网络标志，即网络标志功能是否一样存在
2、图中右下部，图转过来后，有个“VCC3.3”和“VCC3_3”，原来protel图中是VCC3.3，现在不知道是该用“VCC3.3”还是“VCC3_3”（我猜应该删除其中之一吧），我双击“VCC3.3”，弹出的对话的是“Text Properties”；双击“VCC3_3”，弹出的是“Net Name Properties”。我猜应该是用“VCC3_3”，不知道是否正确。
1，在protel原理图中，用off-page（端口符号）绘制RUN就OK，如：
2，LOGIC不支持小数点的网络名
谢谢，第一个问题解决了，第二个问题，是不是把“VCC3.3”删了？你说LOGIC不支持小数点的网络名，但我现在是把“VCC3_3”全部改成了“VCC3.3”，依然能用，请问这是怎么回事啊？
sorry,第二个问题我回答错了。
只是不明白你干嘛非要转来转去。
用protel画的原理图，照样可以用layout画PCB。
转过来的原理图仅供参考，作交互布局用就行了。
这个是原来用PROTEL画过的板子，现在刚开始学PADS，所以想从以前的板子入手画画
